色差仪的色差图形

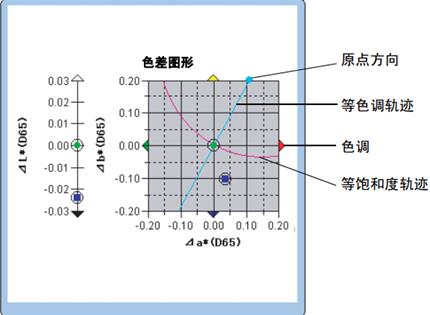

色差图形对象用于查看精密色差仪的L*a*b*或Hunter Lab颜色系统之下的色差值。△L*或△L值绘制在对象左边，而△a*-△b*或△a-△b值绘制在右边。根据色差仪选定的绘制类型绘制△a*-△b*值或△a-△b值，△a*-△L*或△a-△L值或者△b*-△L*或△b*-△L值。色差仪标样数据的等色调轨迹和等饱和度轨迹同样可以绘制。可显示色差仪色差容差。

如果使用SpectraMagic NX软件设置了容差，会在容差总体判断背景色下显示色差仪测量数据标绘点。

椭圆容差显示仅可作为参考。因为在色差仪标样数据饱和度比较低的情况下，其椭圆容差形状可能会与实际计算结果有偏差，尤其对于CMC、△E*94和△E*00色差公式更为明显。因此，可能会发生一些色差仪标样数据落在椭圆容差外但判断为合格，落在椭圆内却被判断为不合格的情况。

特征

绘制L*a*b*或Hunter Lab颜色系统的色差图形

表示色差仪色差容差【标准框容差、色差等式（△E*ab，CMC,△E*94，△E*00）】。

绘制等色调轨迹和等饱和度轨迹（仅限△L*△a*△b*）。

显示色调。

可复制图形

可选择背景、坐标轴和选项卡颜色。

色差仪和色彩管理数据软件中的色差图形就是想上面介绍的使用方法使用和分析，不是很难但是要细心，尤其是上面提到的注意事项。
