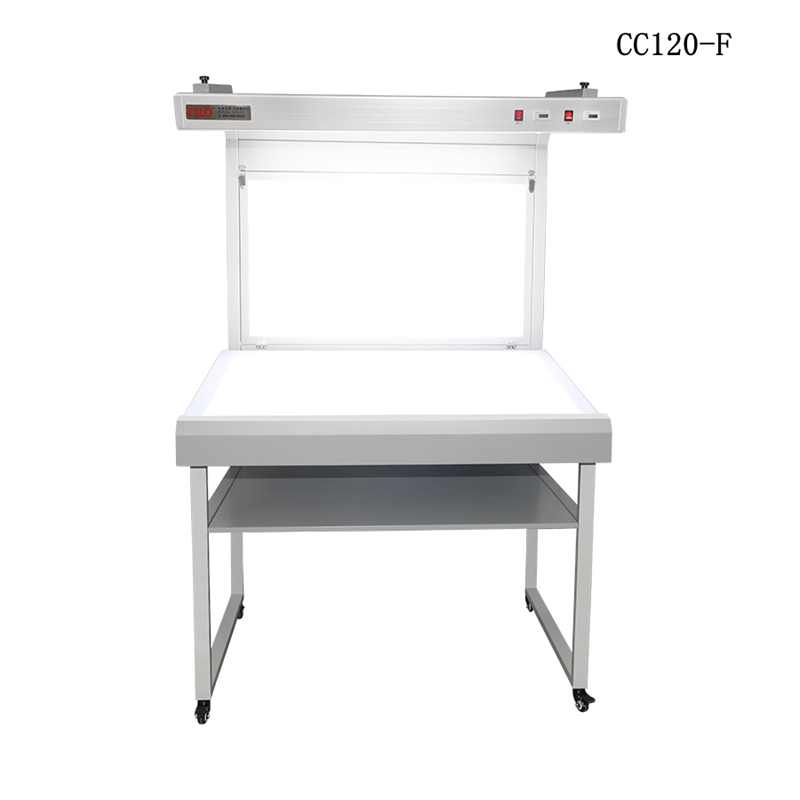

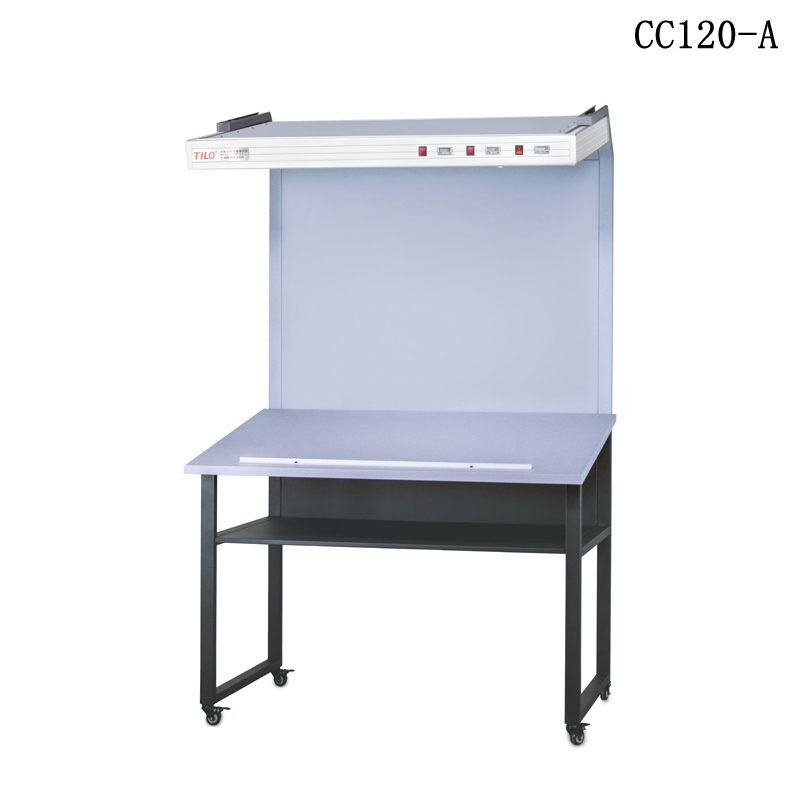

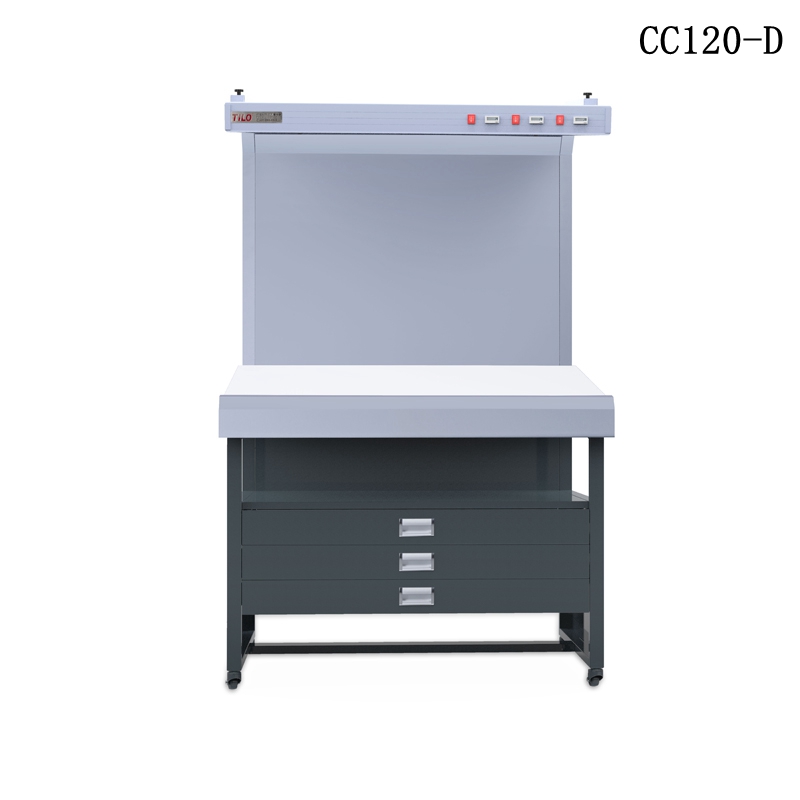

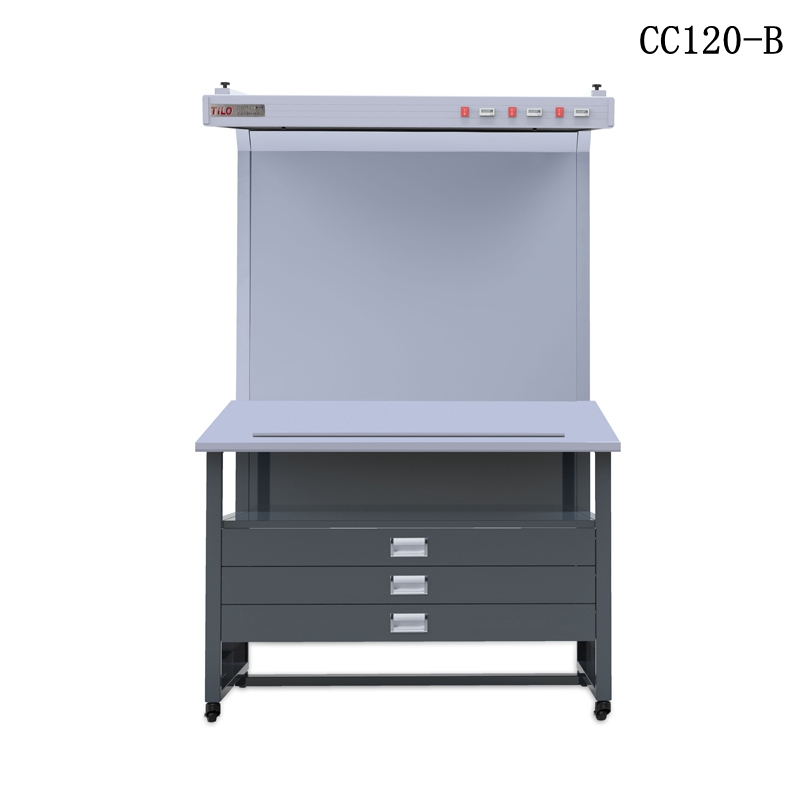

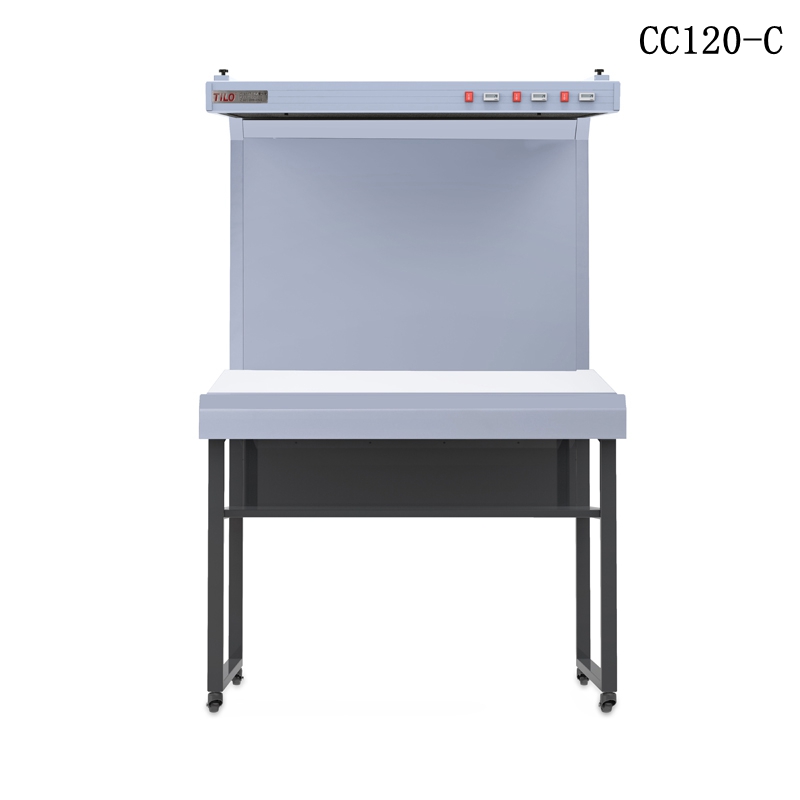

CC120 标准看样台 - 单光源,双光源,三光源

  • 商品编号:
    1.010.03.0001
  • 本 店 价:
    ¥8200
  • 商品型号:
    1.010.03.0001
  • 商品品牌:
  • 注册用户:
    ¥8200
  • 市场价格:
    ¥9840       批发价格:联系我们
  • 用户评价:
    comment rank 5 (已有0人评论)
  • 购买数量:
    减少数量 增加数量
  • 商品总价:
  • 商品名称:CC120 标准看样台 - 单光源,双光源,三光源
  • 商品编号:1.010.03.0001
  • 品牌:天友利
  • 上架时间:2014-08-15
  • 商品毛重:0克
  • 库存: 100

一、看样台介绍

标准光源印刷看样台广泛应用在印刷领域,用于准确比对印刷品的颜色偏差。因为不同光源拥有不同的辐射能量,在照射到物品上时,会显现不同的颜色。

印刷生产中的颜色管理,品检员虽然已仔细地对比过货品的颜色,但因为环境光源不标准或与客商所使用的光源不一致,不同光线下所看到的颜色各异,货品色差判定不准确。客商验货时会因为色差超出标准范围而投诉,甚至退货,从而严重影响了公司商誉。

要有效解决上述问题,有用的方法就是在检定货品的颜色时,必须在相同的光源及可控制的条件下进行。例如国际通用标准中常采用人工日光D65作为评定货品颜色的标准光源。

特别是夜班时间,使用标准光源检定货品颜色偏差尤其重要。

印刷看样台同时提供D65、D50、TL84、CWF等光源选择,具备测试同色异谱效应的功能。

二、看样台操作说明

1、将电源线与看样台对接的一头插入看样台的电源插口,看样台电源插口在灯箱顶部,另一头接入市电电源(注意市电电源必须与看样台标示的输入电源相符)。

2、选择一种光源开关按下,对应的光源灯管点亮,同时看样台的计时器开始计时。若要切换光源,可以先把前面光源关掉,再按下需要点亮的光源开关。若需同时开启两种或多种光源,只需同时按下两种或多种光源开关即可。

3、将要检测物品放在台面中间,需要比对两件或两件以上物品的颜色时,应并排摆放在看样台且尽量靠中间位置进行比对。工作时,台面不能放着对工作无关的杂物,以免影响颜色变化。

4、检测完毕,关掉已打开的全部光源灯管开关。下班时间不使用时要将电源关闭,长期不使用时要将电源插头拔出。

5、更换新灯管,灯箱透光玻璃前面有两颗白色帽螺杆,可以把这两颗螺杆旋开,再打开透光玻璃,打开透光玻璃时要轻轻地打开且轻轻地放下。取下需要更换的灯管,再将新灯管装上。注意不同光源,灯管不同位置,不能搞错。

三、看样台日常使用保养注意事项

1、标准光源的使用:光源灯管在点亮30分钟后,色温,显色指数和照度达到更佳状态;如无特别原因,应避免频繁开关、切换灯管,以延长灯管寿命。

2、光源灯管使用寿命:标准光源灯管在使用2000-3000小时以后,色温,显色指数,照度都会衰减,建议及时进行更换,以免影响对色效果。

3、清洁保养:在清洁保养前请拔下电源插头,切断电源,请使用正规的清洁剂擦拭设备,再用干净柔软的布擦净,切忌用水直接冲洗。

四、台式看样台安装方法



台式看样台安装

 零件名称  数量  零件名称  数量
 ① 后背板  1  ⑥ 插管上  2
 ② 下档  1  ⑦顶板  1
 ③隔板  1  ⑧ 上后背板焊接  1
 ④ 盖板焊接  1  ⑨侧片焊接  2
 ⑤插管  2  ⑩ 灯箱  1

安装顺序

1 .把 ⑨ 两片侧片与 ①后背板连接

2 .把 ② 下档与 ⑨ 两片侧片连接

3 .把 ④ 盖板与 ⑨ 两片侧片连接

4.把 ③ 隔板与 ⑨ 两片侧片连接

5.把 ⑤ 两根插管与 ⑨ 两片侧片连接

6 .把 ⑥ 两根插管上与 ⑧上后背板连接,再与⑦顶板连接

7 .把第6步装好上半部,与⑤插管连接

8 .把灯箱挂到两根插管上,用螺丝固定好

9 .安装完毕,接上电源线,打开开关,使用标准光源

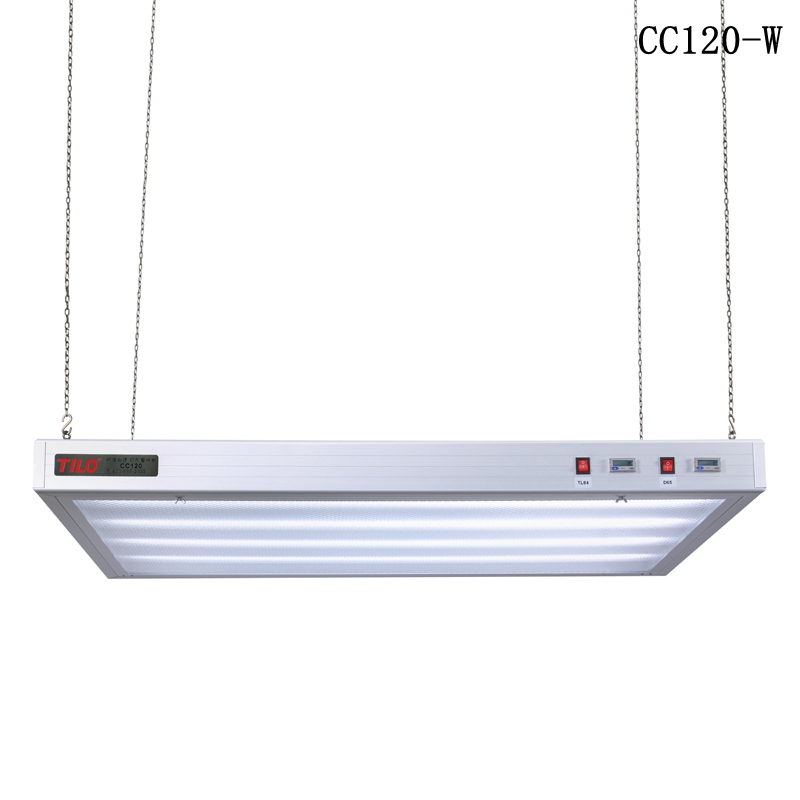

五、吊式光源箱安装方法

吊式光源箱安装效果图


吊式光源箱安装图



安装顺序

1、根据直射或斜射的类型,确定好安装的位置;

2、在房顶上相应的位置分别安装 ③,确保安全固定;

3、把② 分别旋装到 ① 背面的铆装螺母内;

4、确认吊射高度,一般为① 灯管距离观察台面110cm左右(+/ -10cm);

5、根据高度确认好 ④钢丝绳长度,并做好套圈;

6、悬挂:钢丝绳一头套在 ②,另一头套在③ 上,确保水平稳固;

7、接上电源线,打开开关,使用标准光源。

六、 看样台特别注意事项

看样台特别注意事项



七、看样台简易故障排除

 打开开关光源不亮  1.电源线是否完好插入插座
 2.灯管灯座卡位可能松动,转紧
 3.灯管是否破损或烧坏,更换灯管
 板面反光暗淡  用干净柔软的布擦净
 光源计时器不计数  按复位键,重新启动一下

八、质保说明

1、本公司销售的光源产品,从产品到达客户公司之日起保修一年,一年内若有产品质量问题,公司将负责修理或更换。八 质保说明

2、本公司产品都有规范的包装,用户收到货物后,如发现包装或里面产品有损坏,请速与本公司联系,以便我们给你处理。

3、灯管损坏后请更换专业标准光源灯管,本公司长期供应各种原装光源灯管。

4、如有安装或使用上不清楚的问题请直接联系我们的技术工程师。



灯管配件介绍

印刷专用人工日光光源

1.D50 标准光源灯管 模拟Daylight 偏暖日光

◆高显色指数 CRI≥95 或 CRI=98

◆符合ISO 3664:2009 印刷标准观察条件

◆进口印刷机看样台专用光源,Graphica Pro,COLOR proof系列

 60cm  18W/950  T8  Graphica Pro  欧洲原装进口
 120cm  36W/950  T8  Graphica Pro  欧洲原装进口
 150cm  58W/950  T8  Graphica Pro  欧洲原装进口



2.D65 标准光源灯管 模拟Daylight 偏冷日光

◆高显色指数 CRI≥95 或 CRI=98

◆符合ISO 3664:2009 印刷标准观察条件

◆看样台及对色灯箱专用光源, T60+ P60+ CC120等系列

 60cm  18W/965  T8  Graphica Pro  欧洲原装进口
 120cm  36W/965  T8  Graphica Pro  欧洲原装进口
 150cm  58W/965  T8  Graphica Pro  欧洲原装进口



其他常用光源



 CWF光源灯管  (4150K,冷白荧光,美国商店光源)
 84光源灯管  (4000K,欧洲和日本商店照明光源)
 U30光源灯管  (3000K,美洲商店照明光源)
 U35光源灯管  (3500K,美国Target百货指定光源)
 光源灯管  (紫外光源,用于检测使用荧光和增白染料的产品)
 A光源灯泡  (2856K,美式橱窗射灯/家用白炽照明灯,黄色参考光源)
