色差仪数据分析实例


色差仪批发网 / 2018-05-30

使用色差仪对样本进行颜色检测后,我们得到样本颜色的数据。此时,我们需要对采集的颜色数据进行分析,这样才能为后期的颜色调配明确调整方向。

比如颜色的明度(黑白)该调白还是加黑,颜色的红、绿该增加红色还是减少红色(或偏红还是偏绿)等等,这些都可以通过颜色数据分析进而做出判断。颜色检测只是完成颜色调控的第一步,进行颜色的数据分析,是颜色调控中必不可少的一部分。那么,对于检测的颜色数据,如何分析呢?

要对颜色数据进行分析,我们首先得对CIE lab颜色空间Lab值有充分的了解和认识,因为对颜色的数据分析,主要还是看Lab值。

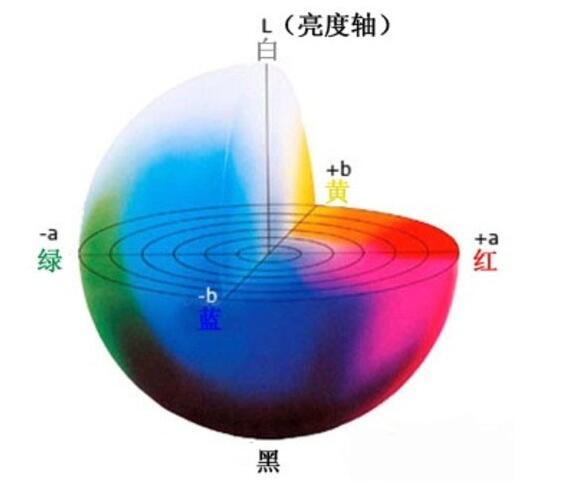

CIE Lab颜色空间

CIE Lab为常用的标准颜色空间,也是最常用的颜色空间。



其中L*轴表示明度(黑白),往上表示偏白,往下表示偏黑。

a*轴和 b*轴表示不同的色调方向:

a*轴表示红、绿色的方向,+a*表示红色方向,-a*表示绿色方向;

b*轴表示黄、蓝色的方向,+b*表示黄色方向,-b*表示蓝色方向。

总色差的计算公式:(见国家标准GB/T 13448-2006)

ΔE*总色差=[(ΔL*2+(Δa*2+(Δb*2]1/2

其中:

ΔL*=L*试样  L*标样

Δa*=a试样  a标样

Δb*=b试样  b标样



如下图,我们通过一组塑胶颜色的数据实例,来说明颜色数据如何分析:

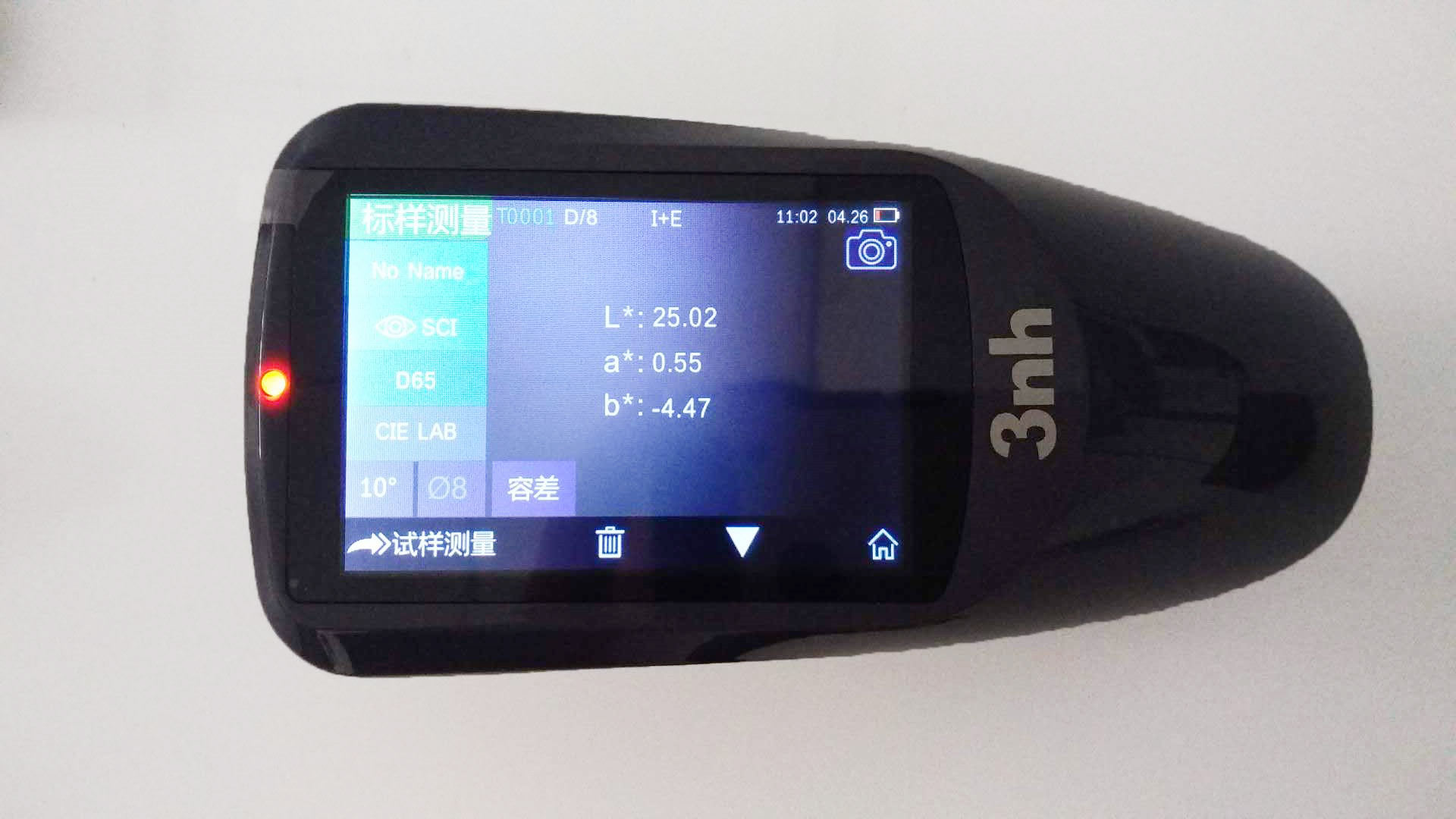

色差仪测量标样数据

通过测色仪对标样颜色的检测,我们得到标样颜色的Lab值,如上图。通过显示屏中的颜色数据,我们可以做如下分析:



由L*值为25.02可知,标样的明度轴上,颜色明度偏亮(也叫偏白);

由a*值为0.55可知,标样的红色、绿色轴上颜色稍微偏红一点点,无限接近中间值;

由b*值为-4.47可知,标样的黄色和蓝色轴上颜色偏蓝色。



当我们再次使用测色仪对样本的试样颜色检测时,此时我们得到的颜色数据是经过测色仪的色差公式计算后的差值,即试样与标样在L*(明度)、a*(红绿)、b*(黄蓝)分别一一对应的差值,同时,在经过总色差公式计算,得到试样与标样的总色差ΔE*的值。

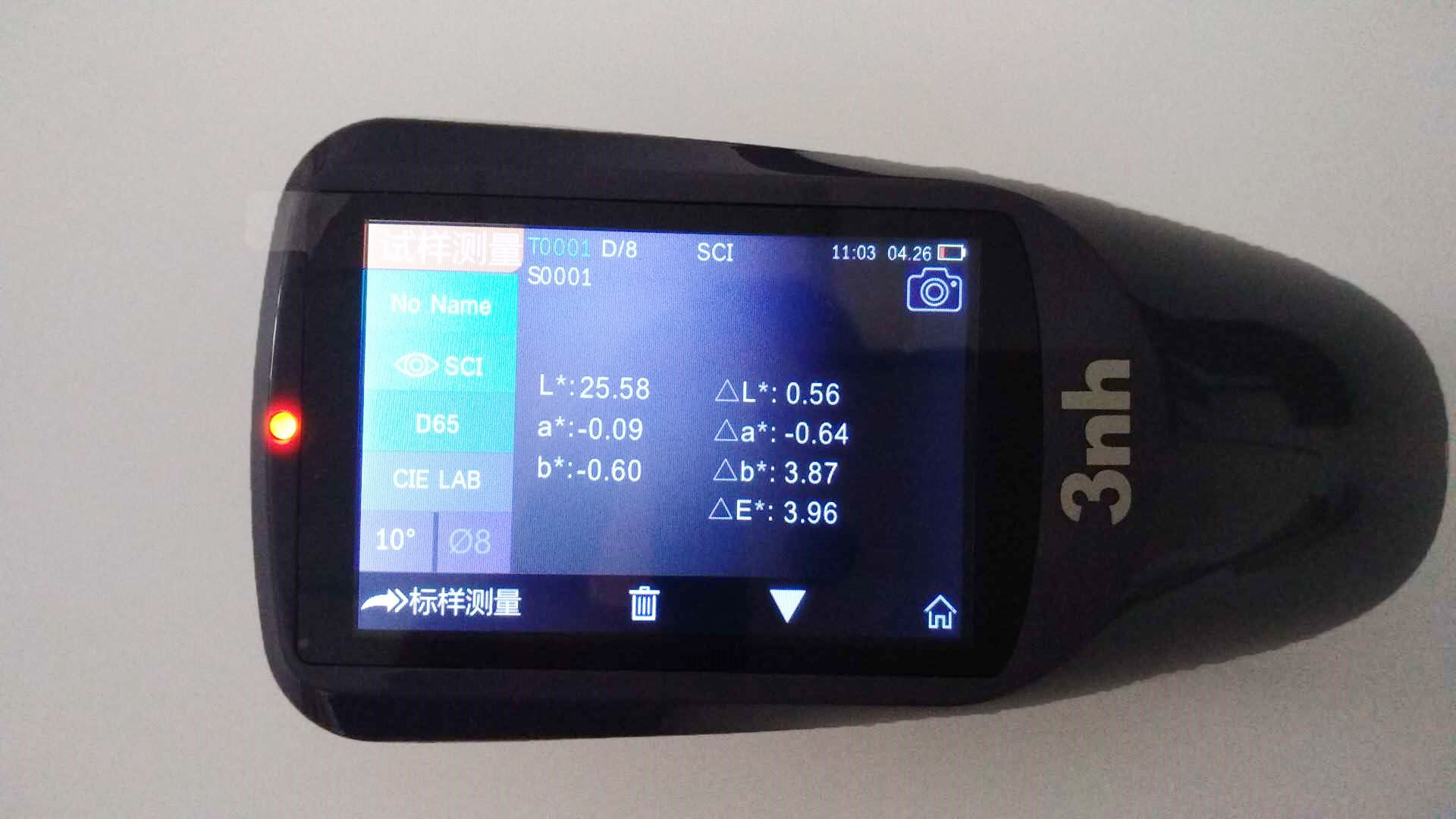

色差仪试样测量数据

通过测色仪对试样颜色的检测,我们得到试样颜色的Lab值,如上图。通过显示屏中的颜色数据,我们可以做如下分析:

由L*值为25.58可知,试样与标样颜色的明度差值ΔL为0.56,说明试样颜色的明度比标样颜色的明度稍微偏亮(也叫偏白);

由a*值为-0.09可知,试样与标样颜色的红、绿色的差值Δa*为-0.64,说明试样偏绿(标样偏红);

由b*值为-0.60可知,试样与标样颜色的黄、蓝色的差值Δb*为3.87,说明试样偏黄(标样偏蓝);

且试样与标样颜色的总色差ΔE*值为3.96。



通过以上的数据分析,我们可以很直观的得到试样与标样颜色的色差值,即在颜色的明度(黑白)、红绿、黄蓝等方面的色差,通过这些色差数据,我们可以很快知道试样需要作出的颜色调整方案,进而对试样的颜色作出调整。在一些品检部门,当总色差超出设定的容差范围时,仪器会自动显示“合格”与“不合格”,即可对样品的颜色品质进行判断。



以上便是使用色差仪对色差数据分析实例的全过程,色差数据的分析,是为了更好的对试样的颜色配色调整提供数据支持,从而实现产品颜色的管控,是颜色调控的必须的过程。
