色差仪的奥斯特瓦尔德色相环


色差仪批发网 / 2016-03-27

色差仪还有一种常用的色相环叫做奥斯特瓦尔德颜色系统,这种颜色系统是由黄、橙、红、紫、蓝、蓝绿、绿、黄绿8个主要色相,每种基本色相有为3部分,组成24个分割的色相环,从1号排到24号组成的(如图1所示)。


图1 奥斯特瓦尔德色相环

奥斯瓦尔德的全部色块都是由纯色与适量的黑白色混合而成的,它们之间的关系为

白量W+黑量B+纯色量C=100
消色系统的明度分为8个梯级,附以a、c、e、g、i、l、n、p的记号。其中a表示最明亮的色标白色,p表示最暗的色标黑色,中间的6个字母阶段表示各种不同程度的灰色。这些消色色调所包含的白色和黑色的量是根据光的等比数增减的,明度是以眼睛可以感到的等级差级数增减决定的。

表1 奥斯瓦尔德的白黑量

记号

a

c

e

g

i

l

n

p

白量

89

56

35

22

14

8.9

5.6

3.5

黑量

11

44

65

78

86

91.9

94.4

96.5

从上表1中可以看出,作为白色色标的a比理性的白色含有11%的黑色量,而作为黑色色标的p也比理想的黑色含有3.5%的白色。并且通过计算得出以下关系式:

将分级的数字代入则得:

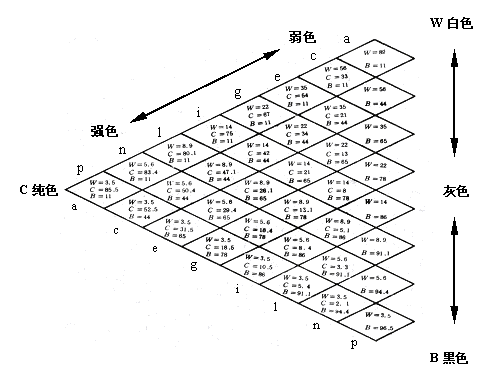

从这种明度分级的方法上看的出并不是按照视觉特征来分级的,这也是色差仪奥斯瓦尔德系统的一大缺点,也是因为此现在色差仪应用这种系统的并不多。把这个明度阶梯作为垂直轴,并作成以此为边长的正三角形,在其顶点配以各色的纯色色标,这个三角形就是等色相三角形(图2所示)。


图2 奥斯特瓦尔德等色相三角形

奥斯瓦尔德颜色系统共包含24个等色相三角形,然后在这系统中每个三角块又分为28个菱形,每个菱形都附以记号,用来表示该色标的白色与黑色含量。例如某一纯色色标为nc,n是白色色标含量为5.6%,c是黑色色标含量为44%,可以可以得带纯色量为:

100-(5.6+44)=50.4%
再如纯色色标为pa,p含白量为3.5%,a含黑量11%,所以含纯色量为:
100-(3.5+11)=85.5%
这样作成的24个等色相三色形,以消色轴为中心,回转三角形时成为一复圆锥体,也就是奥斯瓦尔德颜色立体(图1)。
奥斯特瓦尔德色系通俗易懂,它给调配使用色彩的人提供了有益的指示。在做色彩构成练习中的纯度推移时,奥斯特瓦尔德色系的色相三角形不啻可以视为一种配方的指导,此外,色相三角形的统一性也为色彩搭配特性显示了清晰的规律性变化。
奥斯特瓦尔德色系的缺陷在于等色相三角形的建立限制了颜色的数量,如果又发现了新的、更饱和的颜色,则在图上就难以表现出来。另外,等色相三角形上的 颜色都是某一饱和色与黑和白的混合色,黑和白的色度坐标在理论上应该是不变的。则同一等色相三角形上的颜色都有相同的主波长,而只是饱和度不同而已,这与 心理颜色是不符的。目前采用混色盘来配制同色相三角形,以弥补这一缺陷。
