色差仪的光线的光路计算


色差仪批发网 / 2016-01-08

工业生产中光线光路的计算被应用在很多方面,其中色差仪的研发和使用就是更好的例子,在色差仪整个测量过程和内部结构中光路的计算都是其处理器并需完成的一项工序。一台标准的色差仪是否能够完美测量出产品的颜色信息和色差差异离不开正确精确的光路计算,下面我们就简单的介绍一下光线的光路计算。

在光学系统的使用中一般都是以一定宽度的光束照在物体上然后经反射接收光线形成一定大小的物体成像,但是由于只有近轴区域才具有理箱的光学系统性质,因此成像是有一定的像差的。但是对于色差仪的检测中色彩的分析也是这么实现也就说内部结构形成的虚像越真实其像差越小,色彩分析就越准确。这也是为什么现在市场上流通的色差仪不可以通用的原因,因为不同品牌仪器之间光路系统不同,成像效果不同,测出来的色彩数据也就不同。

1、像差定义:实际像与理想像之间的差异。

2、几何像差的分类


单色像差:光学系统对单色光成像时所产生的像差。

          球差、彗差、像散、场曲、畸变

色差:不同波长成像的位置及大小都有所不同。


色差    位置色差:体现不同色光的成像位置的差异

      倍率色差:体现不同色光的成像大小的差异。

3 像差产生的原因

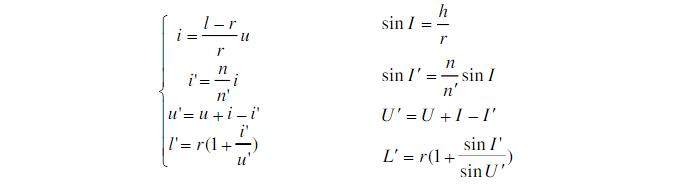

近轴光/实际光的光路计算公式。

这两组是非常专业的光路计算公式,它们比较大的区别在于对于近轴光用弧度值代正弦值而得到的。也就是sin II。也就是这种替代是存在误差的我们看见这里的正弦值是约等于弧度值并不是完全一致,所以在实际情况下测量和理性情况下还是存在一定的相差的。

在色差仪整个镜头光路中存在一个光源发生器(点光源)和一个球形积分球以及一个光线接收器这三个部分构成,像差谱线的选择主要取决于接收的光谱特性。

进行像差校正时,只能校正某一波长的单色像差,对于不同的接收器件像差谱线的选择有很大的区别。

1、目视光学系统:一般选择D光或e光校正单色像差,对F,C光校正色差。

2、普通照相系统:一般对F光校正单色像差,对DG’校正色差。

3、近红外和近紫外光学系统:一般对C光校正单色像差,对dA'校正色差。

4、对特殊光学系统:只对使用波长校正单色像差。

我们知道光学也是一门复杂而对边的学科,涉及内容多,覆盖面积广,所以想要一夕之间熟悉光学光线系统是不可能的,我们这里只是针对与色差仪光路计算有关的只是简单的讲解一下,由于并非专业人士,内容和语言可能存在一些小问题敬请谅解。
