色差仪积分球产品介绍


色差仪批发网 / 2014-01-06

 对于光电积分色差仪,积分球的应用可以说是核心中的核心,积分球的好坏直接决定着色差仪好坏,那么如何区分色差仪积分球的好坏以及色差仪积分球的工作原理是什么,可能大多数使用光电积分或者分光类色差仪的人们也是不知道。下面介绍一下。

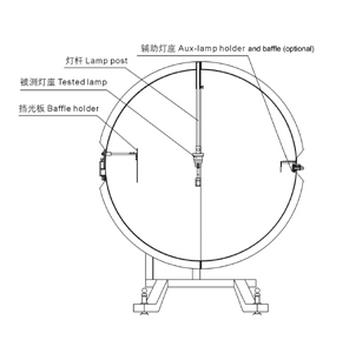

积分球又称为光通球,是一个中空的,内壁涂一层平整的漫反射材料的完整球壳,其典型的功能就是收集光。收集的光被用作一个散射光源或作为色差仪测量用,例如色彩色差仪的测量,光源灯光的光度测定,荧光研究,镜子反射系数,拉漫散射样品研究,激光&LED的色差仪测量等。
积分球的基本原理:
色差仪使用积分球是基于积分的工作原理而来的, 积分球又称为光通球,是一个中空的完整球壳。一般色差仪的积分球内壁涂白色漫反射层,且球内壁各点漫射均匀。色差仪的光源S在球壁上任意一点B上产生的光照度是由多次反射光产生的光照度叠加而成的。由积分学原理可得,球面上任意一点B的光照度E为:
公式(1)中,E1为光源S直接照在B点上的光照度,E1的大小不仅与B点的位置有关,也与光源在球内的位置有关。如果在光源S和B点间放一挡屏,挡去直接射向B点的光,则E1=0,因而在B点的光照度为:
 公式(1)
公式(2)中,R为积分球半径、ρ为积分球内壁反射率。R和ρ均为常数,因此在球壁上任意位置的光照度E(挡去直接光照后)与灯的光通量Φ成正比。色差仪通过测量球壁窗口上的光照度E,就可求出光源的光通量Φ。
 公式(2)
积分球的涂层分类:
色差仪的积分球涂层反射率ρ(λ)和积分球等效透过率τ(λ)是积分球重要的质量指标。
色差仪的积分球均为良好漫反射体,采用特殊工艺喷涂,涂层不易脱落,化学稳定性好,日久不易泛黄。
三种不同的反射率涂层:
(1)诗贝伦SPEKTRON涂层:对波长为380nm到780nm的可见光的反射率稳定在80%左右。
(2)高反射率涂层:对波长为400nm到500nm的光的反射率在94%到98%之间,随着波长的增加, 反射率逐渐增大;对波长在500nm到1500nm的电磁波的反射率稳定在97%到99%之间。
(3)普通BaSO4涂层:对波长在380nm到450nm之间的电磁波的反射率大于等于90%;对波长在450nm到800nm的电磁波的反射率大于等于93%。
THREE COATINGS   EKTRON Coating

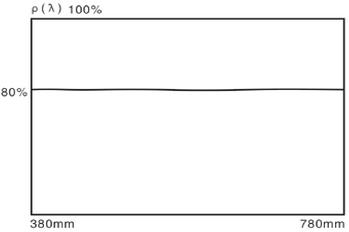

Reflectivity反射率:ρ(λ)≈80% (380nm~780nm)

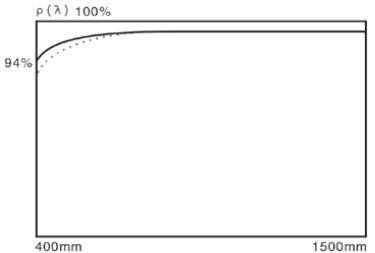

Reflectivity反射率:ρ(λ)≈94-98% (400nm~500nm)
                                   ρ (λ) ≈97-99% (5 00nm~1500nm)

Reflectivity反射率: ρ (λ) ≥0.93(450nm~800nm)  ρ (λ) ≥0.90(380nm~450nm)
根据 , SPEKTRON(诗贝伦)涂层的平坦性大大优于普通BaSO4涂层,是色差仪测光积分球更好的无光谱选择性反射涂层。
按照上述所说的选择含有积分球类色差仪是一定要注意积分球涂层问题,涂层是否均匀、是否发黄、是否黏附较好。这些因素都是决定积分球好坏的主要因素。
