色差仪内置色差公式讲解


色差仪批发网 / 2015-07-03

色差仪之所以可以测量和分析色彩的色差问题都在于其内置的色差计算公式,有了这些计算公式在加上色差仪传感器感应到的色彩信息就可以完成颜色的检测了。所以我们想更加了解色差仪就要学习了解色差公式。

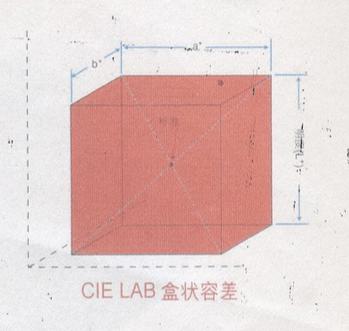

CIELAB容差公式

颜色容差主要针对样品和已知标准颜色测量值的比较,这样可判断样品与标准的接近程度。

CIE LAB容差公式以标准为中心,然后予个别L*a*b*数字,正负(﹢/-)的误差范围

L*=L*样品-L*标准(明度差异)

a*=a*样品-a*标准(红/绿差异)

b*=b*样品-b*标准(黄/蓝差异)

此容差公式,可以简单直接显示颜色误差的原因。

    +               -

L*  偏浅         偏深

a*  偏红         偏绿

b*  偏黄         偏蓝

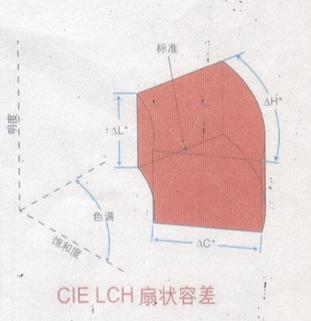

CIELCH容差公式

CIE LCH以标准为中心,然后给予个别LCH值,正负误差(+/-)范围

L*=L*样品-L*标准(明度差异)

C*=C*样品-C*标准(饱和度差异)

H*=[(Eab)2-(L*)2-(C)2]1/2(色调差异)

LCH容差公式,可以清楚分析出颜色饱和度和色调误差原因

      +              -

L*      偏浅            偏深

C*      偏鲜            偏暗

H* 偏逆时方向色调    偏顺时方向色调

















Eab容差公式

Eab容差公式以一个数字代表总色差。

Eab=[(L*)2+(△a*2+(△b*2]1/2

Eab值越少代表色差越少,相反地△Eab值越大代表色差越大。

Eab是以标准为中心,然后在胖绘出一个球体容差范围。

Eab亦是目前较多人采用的容差公式。



















CMC容差公式

CMC容差方法,用椭圆作为视觉对色差的范围,得出结果较接近人眼,因而许多工业认为CMC对色差的表示方法比CIELAB表示方法更精确。

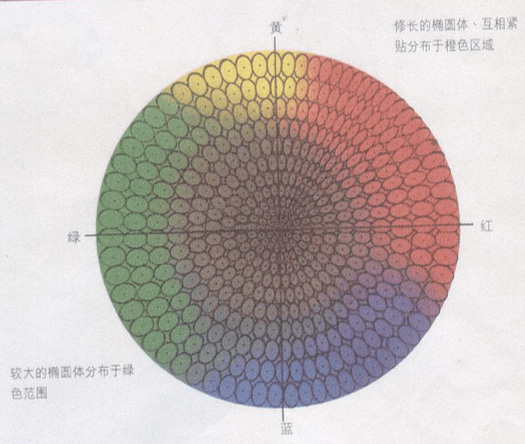

CMC容差于颜色空间中大小不同的型状。













Ecmc=[(L*/lSL)2+(Cab*/cSc)2+(Hab*/SH)2]1/2

使用△Ecmc公式,先根据产品的种类,设定公式内的lc两个常数。若设定为1c等于2:1则其△Ecmc的误差范围会较lc等于1.4:1宽松。













产品种类         l        c

纺织,制衣        2        1

塑胶,油漆,油墨   1.4       1

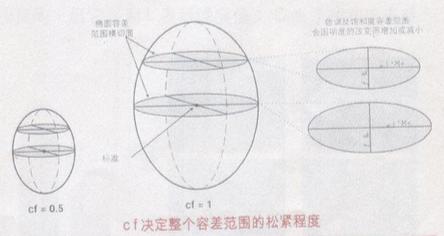

当决定lc常数后,运用cf值便可以控制整个颜色容差范围,若cf越大则代表容差较大,相反越小则代表容差范围越严紧。

人眼评色与各容差方法的接近程度可用一下图示

各类色差公式精确性比较

CIELAB        75%

CIELCH        85%

CMC(2:1)       95%

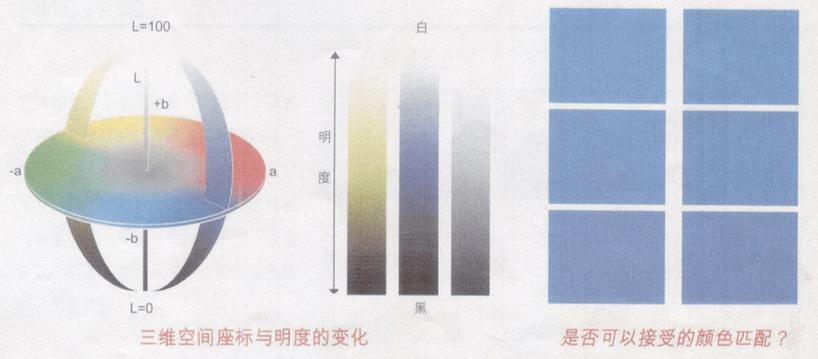

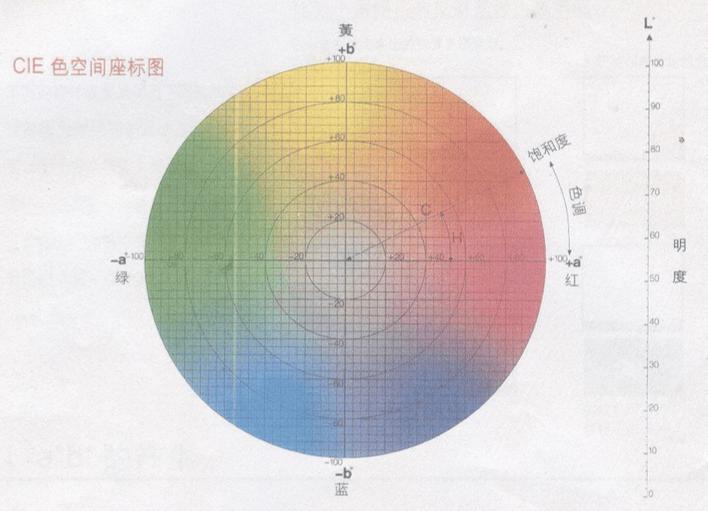

CIE LABLCH颜色空间

CIE LAB



CIE LAB色空间是基于一种颜色不能同时既是绿色又是红色,也不能既是蓝又是黄这个理论而建立。所以,单一数值可用于描述红/绿色及黄/蓝色特征。当一种颜色用CIEL*a*b*时,L*表示明度值;a*表示红/绿值及b*表示黄/蓝值。

CLE LCH

CIE LCH颜色模型采用了同L*a*b*一样的颜色空间,但它采用L表示明度值;C表示饱和度值及H表示色调角度值的柱形坐标。

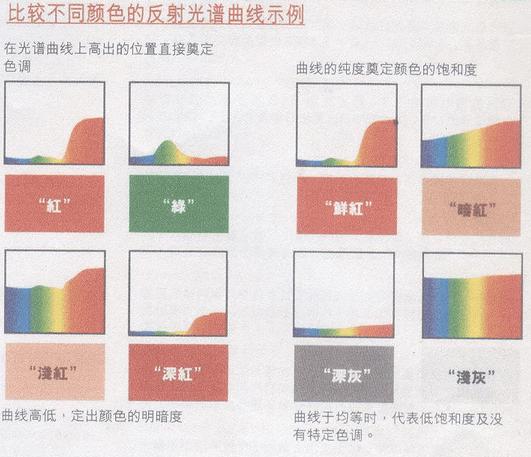

反射光谱曲线

不同的物体表面呈现出不同的颜色——这是因为对不同的光波的反射率不同。离开物体后波长的表现形式是物体的光谱数据,光谱数据可以绘制成光谱曲线,光谱曲线可表示颜色中各特性的关系,通常我们称之为颜色的“指纹”。

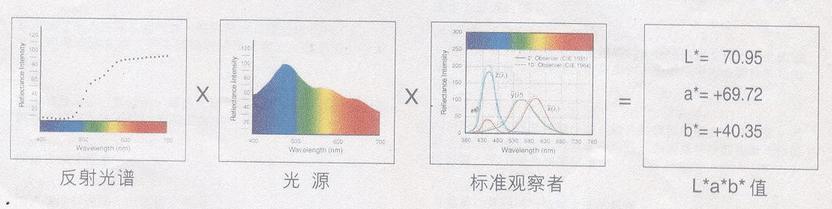

L*a*b*的产生

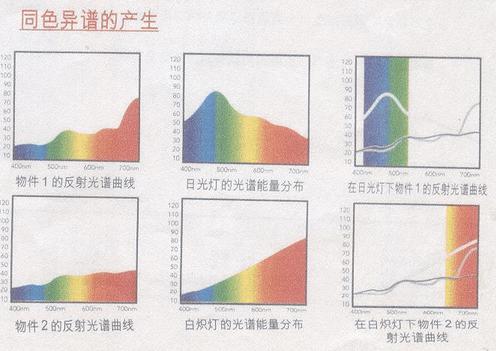

同色异谱

如果在日光下观察两色样,这两个颜色之间的关系在蓝色区增强(高光部分),曲线靠近;而在白炽灯下,在红光区分布着更多的发射功率,两个色样曲线在此相差明显。所以,在冷色照明下两色样之间的差别不这么明显;而在暖色照明下差别较大。
