模板法光电积分式色差仪的测量原理


色差仪批发网 / 2014-03-20

模板法光电积分式色差仪的测量原理

光电积分式色差仪实现测量的基本原理中有一种叫做模板法的方式，这种方式也是光电积分式色差仪常采用的一种方法。这种色差仪的测量理论不是很难解释，之基本上是在三刺激值的基础上加以模板探测实现的，下面我们具体说明一下这种光电积分式色差仪的原理。

模板法采用模板（template）使光探测器的光谱响应特性与CIE光谱三刺激值函数匹配，即满足卢瑟条件的要求。图1是模板法光电积分式色差仪的光学系统，光源照明测试样品，由试样表面反射的光辐射，通过透镜和棱镜色散成光谱；在对等能光谱的光谱响应，分别与CIE色度匹配函数x（λ）、y（λ）和z（λ）成正比；从模板透过的光谱能量，由透镜汇聚于光接收器上，即可测出试样CIE三刺激值X、Y、Z。

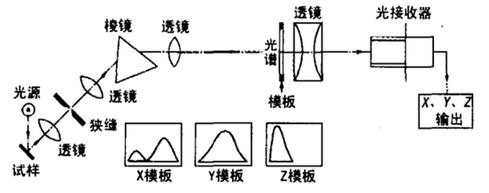

图1 模板法光电积分色差仪的基本构成

根据上面的说明和原理我们很容易就掌握色差仪的模板法测量的原理，这种色差仪的实现原理看似不是很复杂，其实内部计算和软件的操作是非常繁琐，这里只是简单的介绍了它的大致实现原理，其实明白这些原理对我们正确使用这类色差仪有很大帮助的。
