色差仪的使用方法


色差仪批发网 / 2014-03-27

现代的色差仪设备都讲究一个便携易用,所以市场上的主流色差仪的测量基本上都是一键搞定,同时更多3秒内显示测量数据可以说快速方便。熟练的掌握色差仪的测量过程,有利于色彩数据的管理和分析。

按键功能的介绍

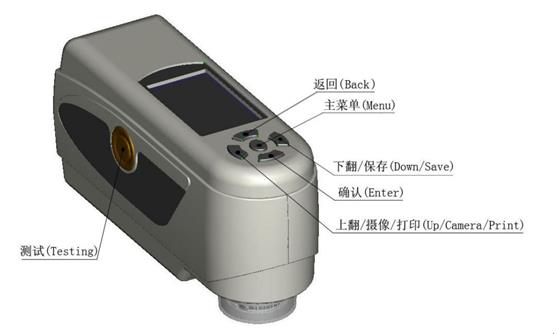

便携式色差仪的按键功能如图所示:

按键介绍:

1.测量                                                 test

2.主菜单                                               Menu

3.上翻/摄像/打印                                       Up/Camera/Print

4.下翻/保存                                            Down/Save

5.确认                                                 Enter

6.返回                                                 Back

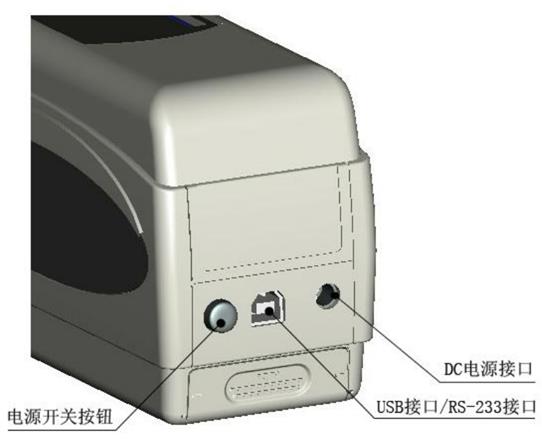

接口说明



接口介绍

1. 色差仪的电源开关按钮:按下该按钮将启动色差仪;再次按下,按钮弹出,此时为切断色差仪电源。

2. DC电源接口:与色差仪配件中的电源适配器连接,用于接入外部电源,外部电源规格5V==2A。

3. USB接口/RS-232接口:该接口为公用接口,色差仪自动判断连接的是什么;USB接口用于色差仪与PC连接通信,波特率一般是115200bps,RS-232接口用于色差仪连接打印机,波特率是19200bps。

注意:外接电源时,开关按钮需要按下,才能启动色差仪。

测量

1、定位及测量样品的方法有以下两种方法:

a)、摄像头取景定位

进入标样测量界面或者试样测量界面,将 NH310 的测量口对准、贴紧被测样品,如果需要精确定位, 按下 “上翻/摄像/打印”键将启动摄像头的取景定位功能,此时, 显示屏将实时显示测量口与被测样品的配合情况,即可通过显示屏协助移动

测量口,进行精确定位。

测量口对准后,按下“返回”键退出摄像头功能,再按下“测量”键,仪器将在 1 秒多后完成样品颜色测量,测量完成后,显示器的测量界面将显示被测样品的颜色参数。

b)、光斑定位

也可通过测量口的测量光斑进行定位,方法为:进入标样测量界面或者试样测量界面,然后按下“测量”键并保持,此时测量光斑将出现,通过观察测量光斑与被测样品位置的匹配程度,同时将测量口靠近被测样品并调整位置,可实现对准。定位后,松开“测量”键,色差仪将在 1 秒多后完成测量,并显示被测样品的颜色参数。

2、标样测量

进行标样测量有两种情况,一种情况是开机完毕后进行标样测量,另一种情况是色差仪在做其他设置后,连续按返回就重新进入标样测量。

a)、开机完毕后进行标样测量

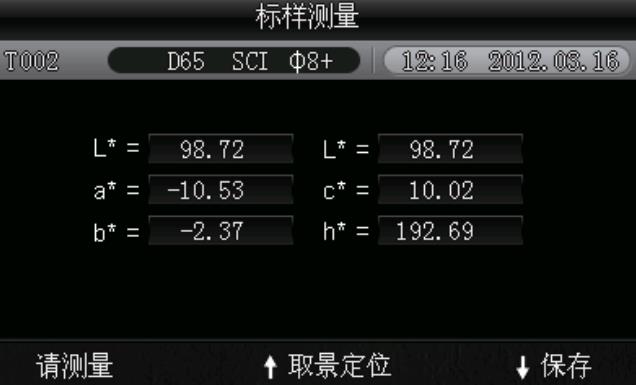

色差仪开机完毕后,显示器自动进入标样测量界面,如图1所示,此时,将色差仪对准标样样品,按下“测量”键,色差仪获得标样样品的颜色数据,按下“确认”键,进入试样测量界面。



图1 标样测量界面

b)、多次测量、操作后进行标样测量

多次测量、使用之后,色差仪显示器可能显示某个界面,此时,多次按“返回”键,直到显示的界面跳回到顶层的标样测量界面,即图1界面,接着按照步骤 a)进行标样测量。

3、试样测量

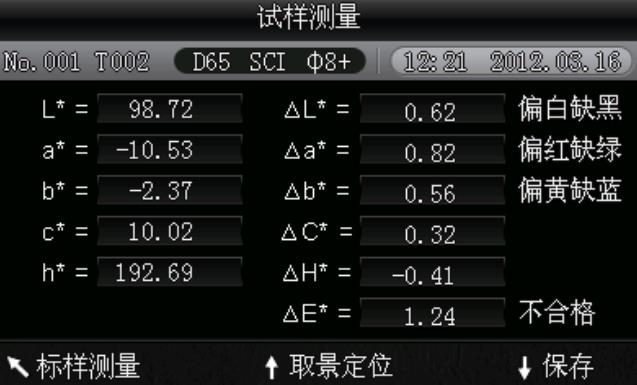

在进行标样测量按“确认”键后,显示器界面自动进入试样测量界面,如图2所示,将色差仪测量口对准被测样品即可进行试样测量。



图2 试样测量界面

注意:在约 1 秒多的测量期间,所有按键不起作用。
