从研发到产线，iQstest如何让图像质量评测保持一致？

在摄像头厂家的日常工作中，有一个问题经常出现：研发阶段测出来的数据，到了产线抽检时对不上。同一颗镜头，研发实验室里SFR曲线平滑，产线抽检却显示某个频率段有波动。问题不一定出在产品上，也可能出在测试方法上——测试卡不同、光源条件不同、分析软件不同、判定口径不同，数据自然对不上。

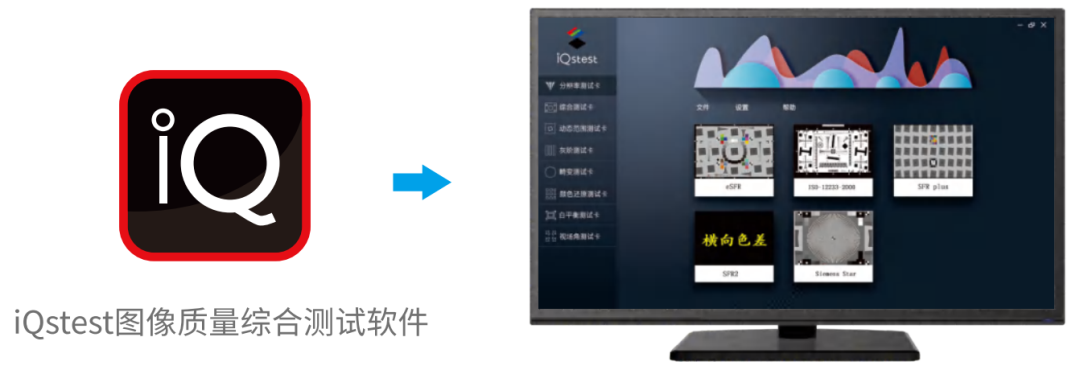

图像质量评测这件事，从研发到量产，需要的是同一套标准、同一种方法、同一个数据口径。三恩时iQstest图像质量综合测试软件，就是围绕这个需求设计的。

评测指标，系统化覆盖

iQstest可用于检测数字相机、摄像机、工业相机拍摄的静态图像与视频帧。摄像头评测通常涉及多项指标：清晰度/MTF、极限分辨率、色彩还原、灰阶与OECF、动态范围、畸变、视场角、白平衡、坏点、噪声等。

这些指标如果分散在多个软件里测，数据格式不统一，跨阶段对比就变得麻烦。iQstest把它们整合到一个平台上，用标准测试卡加分析模块的方式，让每一项指标都有对应的分析路径。

软件支持超过30种标准测试卡和测试图案，覆盖ISO 12233、CPIQ等多种国际图像质量测试标准。已集成10多个常用模块，覆盖研发与产线常见的评测场景。

操作流程，三步出结果

以e-SFR测量卡为例，整个分析流程只需要三步。

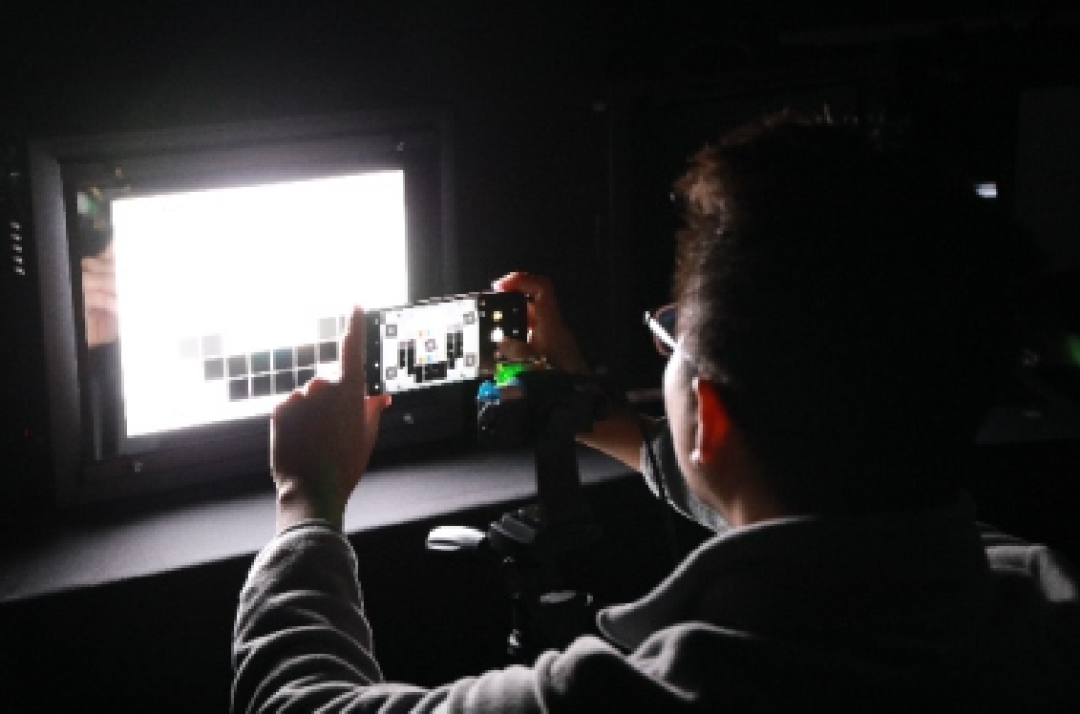

第一步，用待测摄像设备拍摄对应的测试卡图像。建议在标准光源环境下拍摄，减少环境光对分析结果的影响。

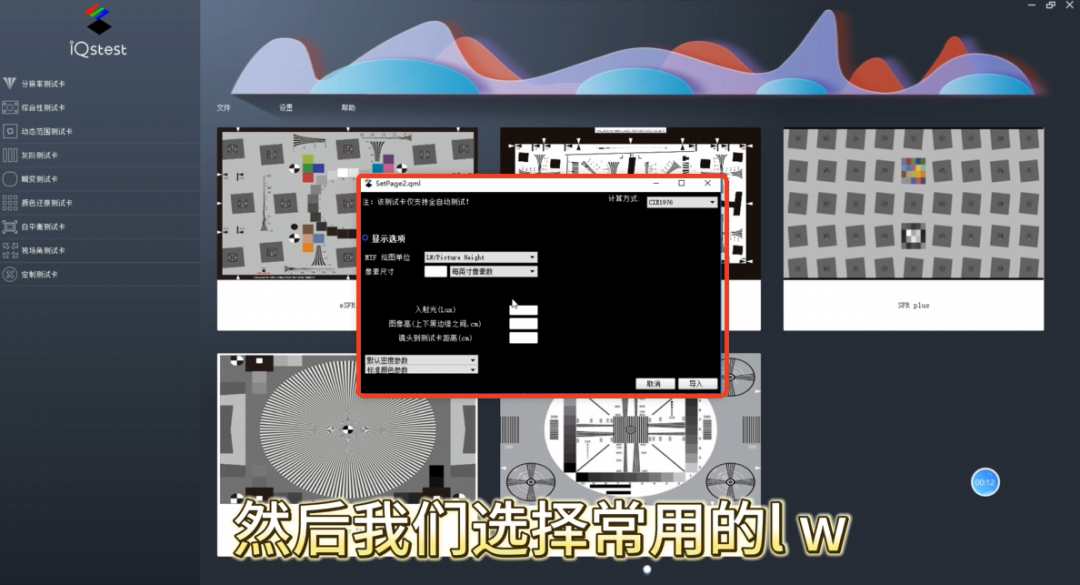

第二步，将拍摄好的图片导入iQstest软件。

第三步，软件自动定位并分析图像，生成测试结果，包括SFR结果、TvLine、灰阶环、色彩还原等。

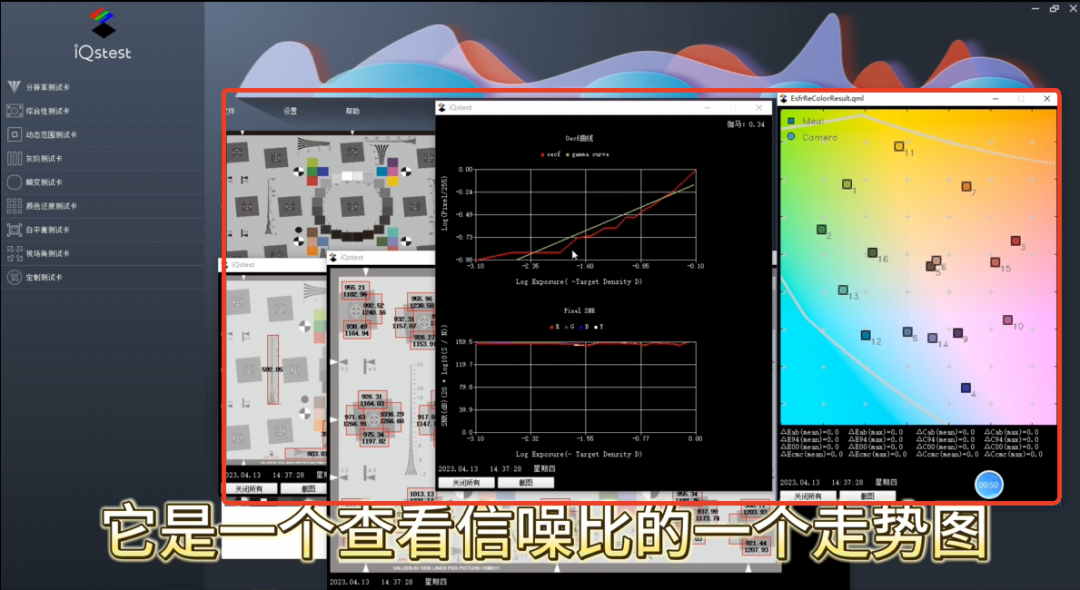

结果以曲线、图表、数值表相结合的方式呈现。SFR曲线反映不同空间频率下的对比度响应，色彩误差矢量图展示色偏方向和程度，灰阶响应曲线反映明暗过渡是否平滑。这些可视化的结果，让研发和品控团队能用同一种语言沟通——看曲线比看数字更直观。

研发与产线，不同模式适配不同场景

iQstest在灵活性上做了不少适配，研发和产线可以选择不同的使用方式。

研发阶段，工程师可以用手动分析模式，自己框选ROI区域、调整分析参数，深入查看某个特定区域的性能表现。也可以利用实时采集分析功能，连接摄像头直接采集图像，同步进行质量参数分析——改一版ISP参数，马上看数据变化。

产线阶段，自动分析模式更实用。批量导入图像，软件自动定位、自动分析、自动判定合格与否，减少人工看样片的主观性和效率瓶颈。对于需要做全检或高频抽检的产线，iQstest支持接入自动化产品流水线，实现自动实时检测。摄像头模组经过测试工位时，软件自动采集图像、自动分析、自动输出结果，不需要人工干预。

软件全面支持Win7、Win8、Win10及Linux操作系统，不同IT环境下都能部署。

定制与配套，让方案适配实际流程

不同厂家的测试流程各有差异。有的使用非标测试卡，有的需要针对特定ROI做深度分析，有的要把分析软件和产线设备联动起来。iQstest提供三种定制服务模式：现有定制卡（保存已定制的项目，即调即用）、添加定制卡（导入自定义测试卡图像，指定ROI和分析模块，建立新项目）、工业自动化（自动连接测试设备，控制设备拍摄照片，建立定制自动化项目）。

测摄像头，光有软件还不够。图像质量分析的结果准不准，很大程度上取决于测试环境是否规范。iQstest建议搭配评测实验室、标准光源、标准测试图卡、图卡展板以及照度计、色温仪等辅助设备。三恩时及赛麦吉（SineImage）可以提供从软件到硬件的一站式配置，减少方案搭建的试错成本。

应用场景，覆盖多个影像行业

iQstest的应用场景比较广泛。科研机构用它来做图像质量指标的精确测试；无人机厂商用它来评估图像采集和处理模块的画质；人脸识别领域用它来做图像质量评估和预处理分析；医疗影像行业用它来保障高清画质和色彩还原；汽车影像行业用它来验证辅助驾驶摄像头的动态范围和低照度性能。智能交通、机器视觉、数码镜头等行业，也都能找到对应的测试模块。

把“好不好看”变成“达不达标”

对影像设备厂家来说，iQstest的价值在于：把“好不好看”的主观判断，转化为“达不达标”的客观数据。研发阶段用它验证性能、调优参数，产线阶段用它判定合格、控制一致性，客户交付时用它提供标准化的分析报告。

如果您正在搭建摄像头评测实验室，或者希望让研发和产线的图像质量评测保持一致，iQstest提供了一个相对完整的分析平台。从标准测试卡到分析模块，从手动分析到自动化产线集成，可以根据实际需求配置
