反射式分辨率测试卡色度坐标的校准方法

色差仪批发网 / 2024-09-29

反射式分辨率测试卡的色度坐标校准方法是一个涉及精密光学测量和色彩科学的过程，旨在确保测试卡在色度坐标上的准确性和一致性。本文简单介绍了反射式分辨率测试卡色度坐标的校准方法。

分光测色仪法

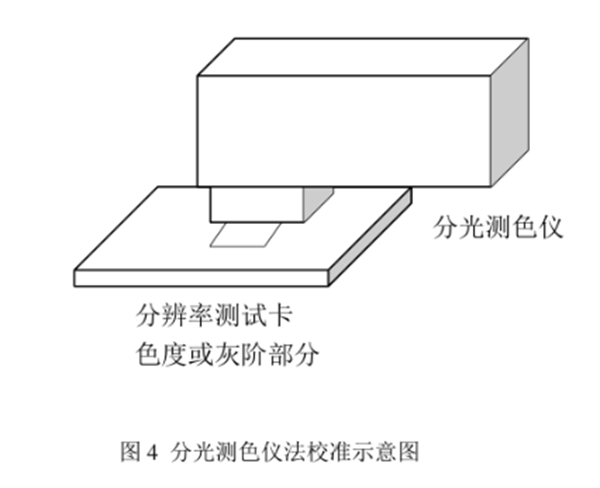

a）按图4放置分光测色仪和被校反射式分辨率测试卡，设置分光测色仪的照明观测条件并记录；

b）使用分光测色仪测量不同色度块的色度坐标值（x，y），测量点为各色度块中心点，测量三次取平均值作为色度坐标测量值；

标准光源法

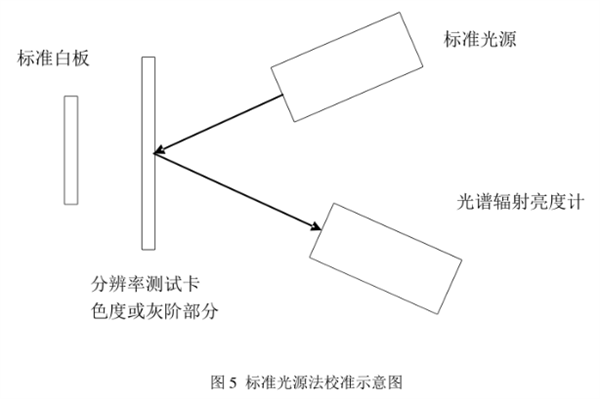

a）按照图5放置标准光源，标准白板，光谱辐射亮度计，测量与样品等厚度的空气的光谱响应，记录其在各测量波长上相应的响应信号；（h）；

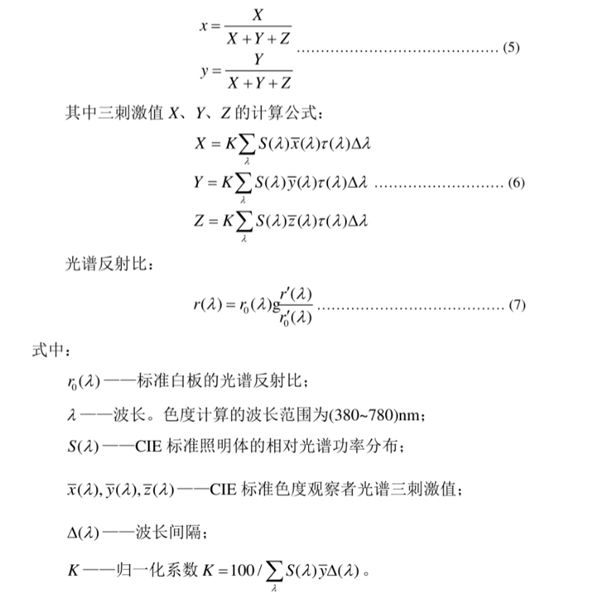

b）记录照明观测条件（光源种类，入射角度和探测角度），放置标准白板，用光谱辐射亮度计测量标准白板中心点各测量波长相应的响应信号r'（h），放置被校分辨率测试卡，用光谱辐射亮度计测量被校分辨率测试卡色度区域中心点各波长响应的响应，计算得到上述照明观测条件下的色度坐标值（x，y），测量三次取平均值作为色度坐标测量值，色度坐标计算公式：
