合成生橡胶色差的测定方法——色差仪法

在生产过程中，由于原料、工艺、环境等因素的影响，合成生橡胶的颜色可能会出现差异，这种差异即为色差。色差不仅影响产品的外观质量，还可能影响产品的性能和使用寿命。本文简单介绍了合成生橡胶色差的测定方法——色差仪法。

试剂或材料

聚酯膜：无色透明，熔点不低于200C，厚度为0.1 mm。

仪器和设备

1全自动色差仪：符合国际照明委员会CIE1964补充标准色度系统对测量仪器的要求，带有CIE DE2000公式计算色差的软件。

2压片机：压力能够保持在10 MPa?.5 MPa，温度可控制在145癈ェ5C。

3模具：内孔孔径为50 mm?.5 mm，厚度为8mm：0.2 mm，也可按照色差仪检测孔径调整模具，常用模具示意图见图1。4分析天平：能够精确至0.1 go

取样和制样

1取样

按照GB/T 15340取样。

2制样

将聚酯膜平铺于不锈钢模具上，称取17 g~18g样品，精确至0.1g，放置于聚酯膜对应模具的圆孔位置，在样品上层加一张聚酯膜。将放好样品的模具放入温度为145Cェ5C的压片机热压层，加压至约0.5 MPa，在该状态下保持1min。然后加压至10 MPa，保持5min，在此过程中放气5次-7次。取出后放入压力为10 MPa的压片机冷压至室温，取出试样，停放30 min。试样表面应平整，色泽均匀，内部无气泡，表面无粘污。

分析步骤

1仪器预热

打开仪器，预热30min，仪器稳定后设置测试条件，按使用说明书要求校准仪器。测试条件：

--D65标准光源；

10观测角；

CIE DE2000 颜色空间，K:Kc:Kg=1：1：1；反射的检测方式；-不小于25 mm的检测孔径。

2色差的测定

将两层聚酯膜放于仪器检测孔径处，完全遮盖检测孔径，再将白板盖于聚酯膜上进行测定。将带有聚酯膜的试样放置于仪器检测孔处，试样中心与检测孔中心对齐，完全遮盖检测孔，再将白板置于试样上进行测定，记录△E。重复测定两次。

结果表示

取两次读数的平均值作为试验结果，按照GB/T 8170对计算结果进行修约，结果保留到小数点后一位。

精密度

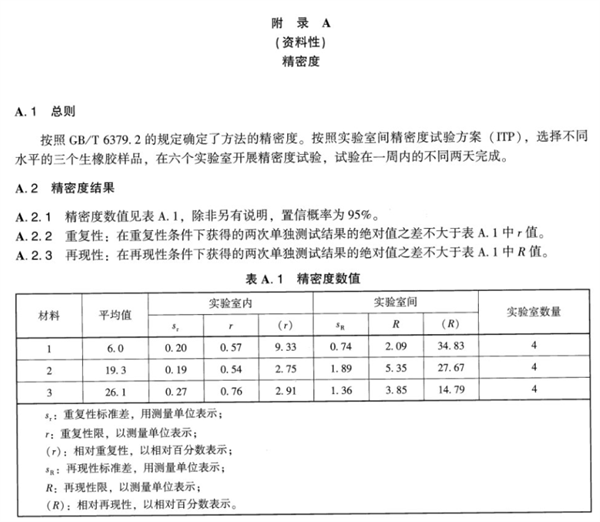

见附录A。

试验报告

试验报告应至少包括下列内容：

a)本文件的编号；

b)关于样品的全部信息；

c)试验结果；

d)本文件未规定的任何自选操作；e)试验中观察到的异常现象；

f)试验日期。
