YS45系列分光测色仪是三恩时独立开发的完全拥有自主知识产权的高精度分光测色仪。适用于各行业的精确颜色传递、品质管控等。在科研机构、实验室等领域也有广泛应用。本文简单介绍了三恩时YS45系列分光测色仪标样和试样测量方法。

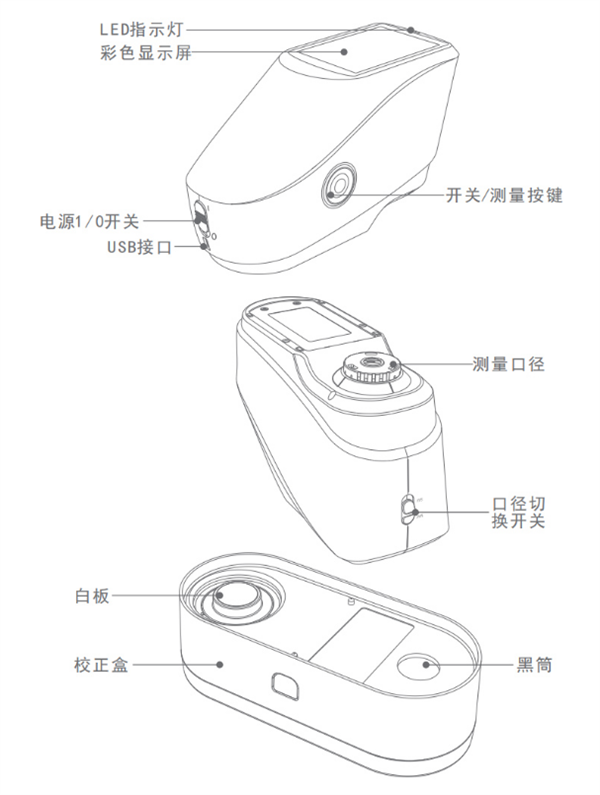

YS45系列色差仪外部结构组成说明

1. 电源1/0开关:

开关拨动至“1”,仪器上电开机;开关拨动至“0”,仪器断电关机。通过拨动该开关为硬开关机。

2. 彩色显示屏:

显示测量数据;仪器操作导航。

3. 开关/测量按键:

长按按压3秒以上. 为仪器软开/关机，短按测量。

4. 指示灯:

LED分别有绿色、黄色、红色三种指示颜色。电量不足充电进行中红色灯亮起，充满电则显示绿色灯。当仪器没有做黑白板校正或者黑白板校正过期时，在正常开机测量界面LED指示灯为红色提示，不能完成测试。在测试过程中LED指示灯显示为黄色，测试完成显示为绿色，如果测试过程中，仪器发生晃动或者测试数据异常，测试完成指示灯为红色，需对测试数据进行核对。黑白校正过程中LED指示灯黄灯亮起，校正成功显示为绿色，校正失败显示为红色。

5. USB接口:

该接口为连接PC/充电/打印共用接口，仪器自动判断连接。USB线连上电源适配器或PC电脑，可以对仪器充电。外接电源适配器的规格为5V== 2A。

6. 口径切换开关:

口径切换开关为切换测量口径时使用，当开关拨动至“MAV”，代表透镜切换至φ8mm口径位置;当开关拨动至“SAV”， 代表透镜切换至φ4mm口径位置，无此开关时则为固定口径。

7. 校正盒:

包含白板与黑筒，白板在进行白校正时使用，黑简在进行黑校正时使用。具体请查阅黑白校正章节。

YS45系列分光测色仪标样测量

标样测量一般用于测量目标样品色度数据，试样测量则用于测量样品与目标样品的色差或对比色度数据。

1. 进入标样测量界面如当前不在测量界面，可连续点击界面上的返回键“”

次或若干次返回到测量界面.

2. 将仪器测量口径对准被测样品，贴紧

3. 轻按压测量键

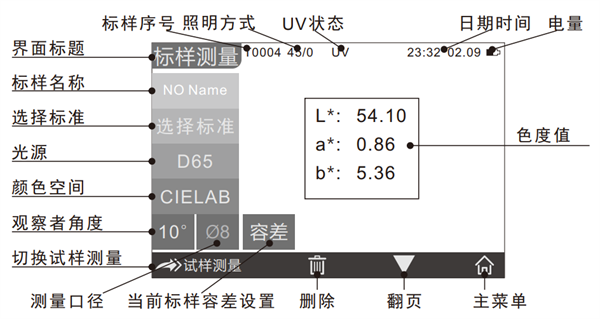

4. 蜂鸣器会“滴”的一声，同时伴随LED指示灯由黄色变为绿色，代表本次测量完成。测试完成后标样测量界面如下图所示。

YS45系列分光测色仪试样测量

在标样测量界面下，点击“试样测量”切换到试样测量界面。切换到试样测量界面。

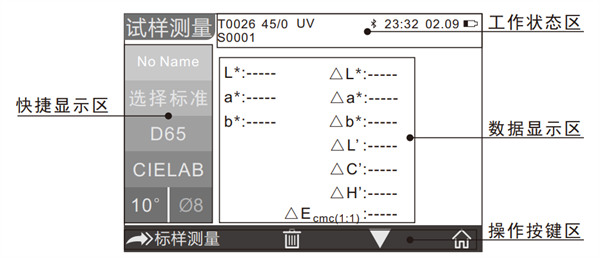

试样测量界面与标样测量界面类似，但会显示当前试样与当前标样的色度数据对比差值。

 1. 界面标题:指示当前处在试样测量界面下。

2. 标样序号:该试样所对应标样的标样序号，以“T”开头，当前试样色度差值全部是基于此当前标样。

3. 试样序号:当前试样的序号，以“S”开头，后跟数字，由系统生成的标识当前试样。

4. 试样名称:显示当前被测试样的名称，点击可以快速修改，默认No name。

5. 切换标样测量:点击“一标样测量”切换到标样测量界面。

6. 色差值:显示当前显示模式下，试样色度数值减去标样色度数值的差值。

7. 颜色偏向/测试结果:颜色偏向指当前试样和标样相比的颜色偏向。只有在显示设置中开启了“颜色偏向”时才会显示。测试结果由标样的容差和的色差公式判定，当色差值超过容差将显示“不合格”，否则显示“合格”。只有显示设置中开启了“测试结果提示”时才会显示。

YS45系列分光测色仪

1. 本仪器属于精密光学测量仪器，在测量时，应避免仪器外部环境的剧烈变化，如在测量时应避免周围环境光照的闪烁、温度的快速变化等。

2. 在测量时，应保持仪器平稳、测量口贴紧被测物体，并避免晃动、移位。

3. 本仪器不防水，不可在高湿度环境或水雾中使用。

4. 保持仪器整洁，避免水、灰尘等液体、粉末或固体异物进入积分球内及仪器内部，应避免对仪器的撞击、碰撞。

5. 标准板要定期用擦拭布清洁，确保白板工作面干净，标准板要在避光、干燥、阴凉的环境下储存。

6. 仪器使用完毕，应切断电源，并将仪器、标准板放进仪器箱内，在干燥、阴凉的环境中储存。

7.  用户不可对本仪器做任何未经许可的更改。任何未经许可的更改都可能影响仪器的精度、甚至不可逆的损坏本仪器。
