色差仪CIE a*b*心理色度图的形状分析

色差仪的各种色度空间都是色度学家经过无数次试验和反复推算得出每一种都是具备科学道理和创新精神的。现在我们分析一下色差仪CIE a*b*心理色度图的形状。

色差仪的CIE rg色度图和CIE xy色度图分别表示了色坐标在三原色各自的三次激值总量中的相对比例，它表示了颜色相同、彩度相同而亮度不同的那些颜色的外部特征，色度图的范围代表颜色的色域。

我们以Y=19.77（孟塞尔明度V=5）时的xy色度图（图1）为例来观察转换后a*b*心理色度图的情况。图中射线为孟塞尔色卡中恒定色相轨迹。利用式进行转换，这是一种非线形转换，图1中的马蹄形光谱轨迹不复保持，而成为一种不规则的楔形（图2），在CIEa*b*心理色度图中，蓝原色向右下方伸展形成楔形的尖。

图1  xy色度图　　　　　　　　　　　　图5-45 a*b*心理色度图

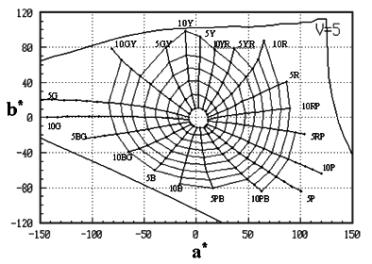

图3为图2的局部，反映出孟塞尔明度V=5时，孟塞尔色卡中恒定色相轨迹和恒定彩度轨迹，可以看出a*b*心理色度图具有较好的均匀性。

图3 Y=19.77（V=5）时a*b*心理色度图
色差仪的这些色度图和公式其实都比较复杂和难懂，如果只是想简单的学习色差仪的使用对其内部结构不做深入了解，是否看的懂也就没有那么重要了。但是简单的了解还是可以帮助我们更加熟悉色差仪这种仪器。
