NS系列仪器-测量交通路标色品坐标-使用说明

 前言：在标准《GB 2893 安全色》、《 GB/T8416 视觉信号表面色》等等交规相关标准中，给出一种颜色的亮度因数和色品坐标区域（如图 1、2 所示），然后要判定样品的颜色是否在该色品坐标区域内！由于色品区域是不规则的，导致判定很麻烦，下面给出的方法使用NS800分光测色仪将轻松解决该问题。

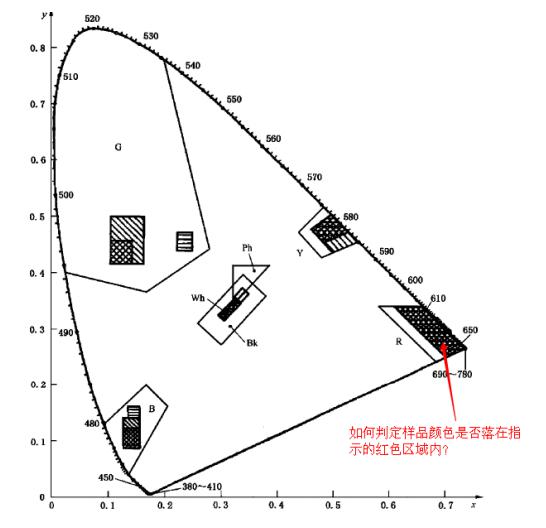

图1例：

R 红色     Wh 白色

Y 黄色     Bk 黑色

G 绿色     Ph 浅黄的白色磷光

B 蓝色

图 2

一、 基础知识

如图 1 所示的色品坐标图中，马蹄形轨迹线内任一点均有色品坐标（ x， y）与它对应，但是该点因为没有指定亮度因数或视觉亮度，所有该点不能确定颜色刺激值。如图 2 所示，如果给出色品坐标，同时指定亮度因数β，那么颜色刺激就确定下来。

CIE 1931 /1964 Yxy， XYZ , βxy 是标准的颜色空间，任何颜色刺激都可以在此颜色空间中找到对应的坐标。XYZ 是颜色的三刺激值，是基本的颜色空间，xy 是颜色的色品坐标，β是亮度因数，β=Y/100。

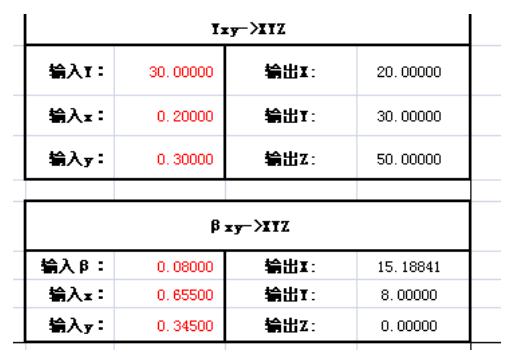

颜色空间 Yxy、βxy 向 XYZ 颜色空间转换如附件所示的 EXCEL 程序所示,图 3 位转换界面。

图 3

二、 使用方法

下面借助深圳市三恩驰科技有限公司生产的 NS800 分光测色仪和 SQC8 软件，来实现图1、 2 所示色品图中红色区域的判定方法。

1、分析相关标准颜色区域的测试条件（比如采用 CIE1931 或 CIE1964（观察者角度），采用 45/0 或D/8 几何光学结构，采用 D65 光源或是 A 光源等），然后选择与标准匹配的分光测色仪器。

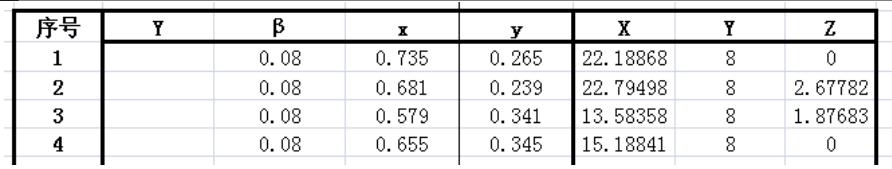

2、根据标准选择亮度因数β，比如本例中红色（普通材料）β>=0.07，这里取β=0.08。然后根据 xy色品坐标点，求出色域各顶点的 XYZ 坐标。如图 4 所示。

图 4

3、本实例中，选择 NS810 分光测色仪(几何光学结构为 D/8)，选择 D65 光源， CIE1931(2 度观察者角度)。同时配合使用 SQC8 软件。

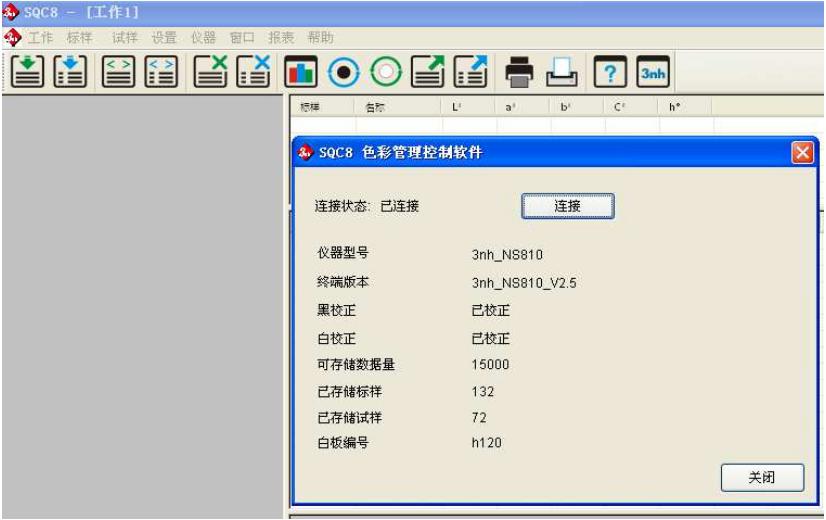

通过 SQC8 软件，对 NS810 进行黑白板校正，然后选择 D65 光源、 2 度观察者角度、选择 CIE XYZ颜色空间，如图 5、 6、 7 所示。

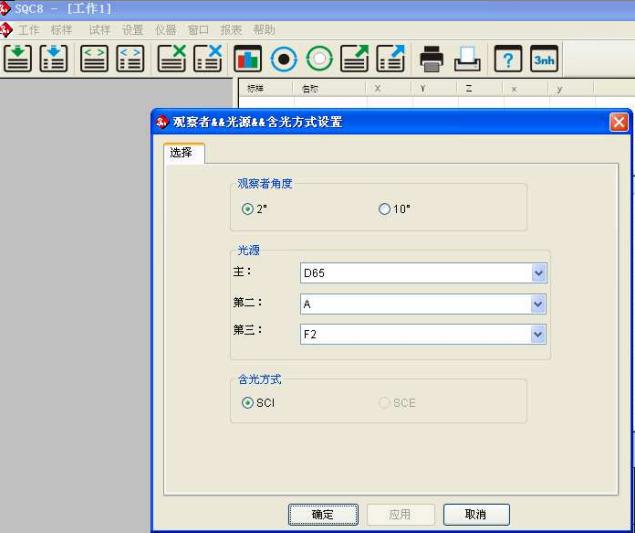

图 5

图 6

图 7

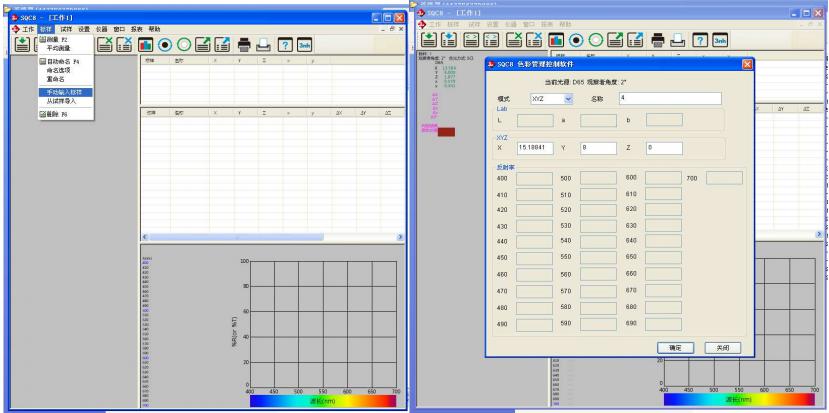

4、手动输入标样：将图 4 所示的红色区域 4 定点的 XYZ 坐标通过手动输入标样输入到SQC8 软件中，如图 8、 9 所示。

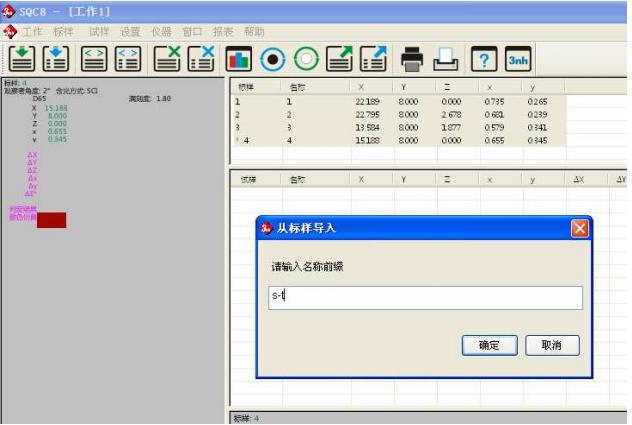

图 8

图 9

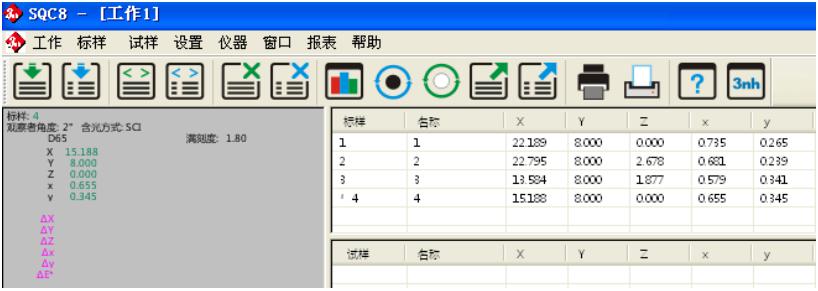

5、标样转化为试样：选择步骤 4 输入的标样，然后将标样转换为试样，如 10、 11、 12、 13 所示。图 1 所示红色区域的 4 顶点已经在 SQC8 软件正确显示出来。

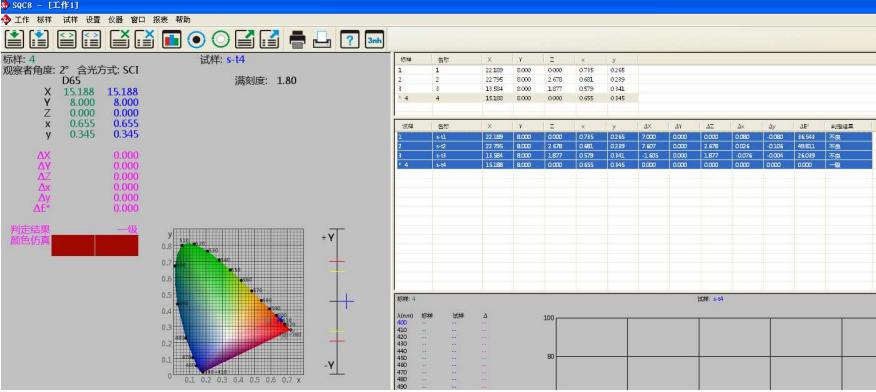

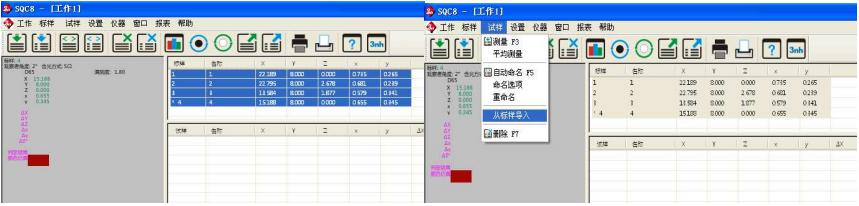

图 10

图 11

图 12

图 13

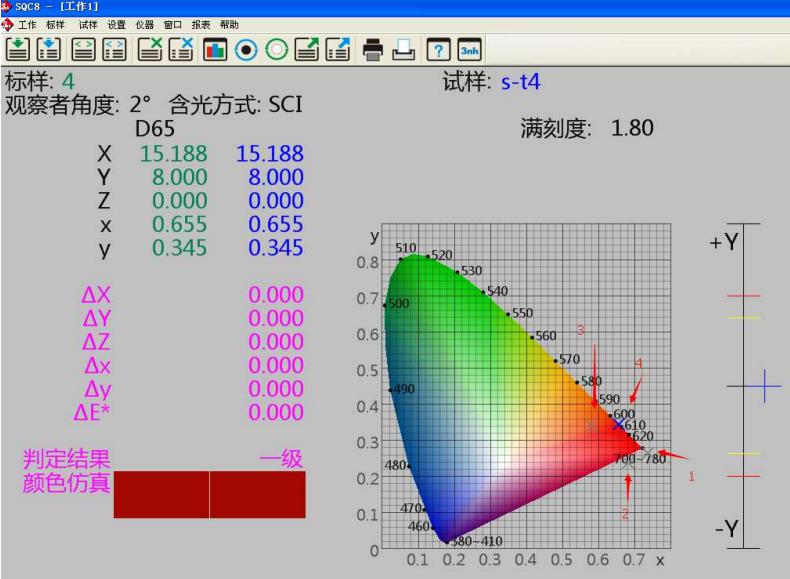

6、测量判定：连接图 13 中的 1、 2、 3、 4 点，那么如果样品落在该区域内，样品就是合格的，否则就是不合格的。

如图 14 所示，新测量红色样品落在四边形 1234 之外，很显然样品不合格。

图 14

7、保存工程文件：文件->保存->退出，保存测试数据及输入的色品区域，以便下次测试使用。
