色差仪使用中不同明度的a b 图分析


色差仪批发网 / 2014-02-26


我们知道色差仪的测量结果主要看的就是L,a,b,在色差仪的色彩数据测量出来后我们应该如何分析a,b的值呢,这里我们说一下色差仪的a*b*图的分析情况和结果图,首先我们利用手中色差仪测量出色彩的a*b*值然后绘图分析。
从"色差仪的孟塞尔新标系统颜色样品的CIE1931色度坐标(Yxy)"表中选取各个明度的数据,将色度坐标Y、x、y转换成L a b 值。对应于孟塞尔系统的十个主要色相(红、黄红、黄、绿黄、绿、蓝绿、蓝、紫蓝、紫、红紫)中的5.0和10.0值,在a b 图上画出20条等色相线。由于色差仪所用数据都为等色相线和等彩度线的交点处值,故可将等彩度值连接为等彩度圈,如图1~图3所示。图中等彩度圈最内圈的彩度值为2,外面彩度圈依次加2。

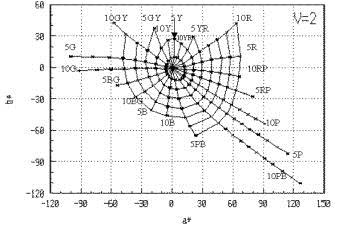

图1

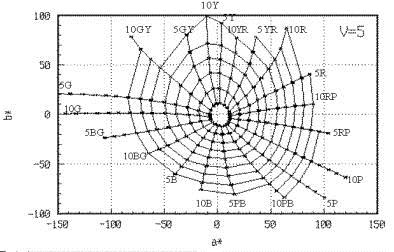

图2

图3


结合图1~图3中的各明度的网状图分析,依20条等色相线及等彩度圈,可以看出:
① 若色差仪的CIE LAB颜色空间是理想均匀的,等彩度圈应是以中心a =0和b =0处为圆心的一系列同心圆。但从图1~图3 a b 图中可以看出,各等彩度圈偏离了圆,在低彩度时偏离较轻,随着彩度的提高偏离就越严重,有些还出现尖点,尤其在H=10Y附近偏离最严重。由于各等彩度圈之间的彩度相差2,若色差仪的CIE LAB颜色空间是理想均匀空间,图中各等彩度圈之间的间隔也应是相等的。但从各图中可以看出,随着彩度的增加,等彩度圈之间的间隔距离也有所变化,在H=5YR到H=5GY色相之间增加明显。
以上分析说明,CIE LAB颜色空间在心理彩度C 分布上(和孟塞尔系统比较)是不均匀的。② 若色差仪的CIE LAB颜色空间是理想均匀空间,各图中等色相线应是从中心a =0和b =0点出发的射线(直线),且各射线间的夹角也应相等。但从各图中可以看到,各等色相线并不是直线,而是偏离直线的曲线,等色相线的彩度越大,弯曲也越严重,其中以H=10R、H=5YR、H=5GY、H=10GY、H=5G、H=5PB、H=10PB、H=5P等色相线弯曲尤为严重。同时从图中也可以看出,中明度时的射线弯曲明显比低明度时严重。另一方面等色相线之间的夹角也不相等,尤其从色相H=10Y到H=5G和从H=10B到H=5P之间,各夹角明显比其它色相线之间的夹角大。
以上分析说明,色差仪的CIE LAB颜色空间在心理色相h 分布上(和孟塞尔系统比较)是不均匀的。
③ 从色差仪测量结果的不同明度a b 图上的H-C曲线分析可以看出,各色相线也偏离了a 、b 坐标所代表的颜色。色度坐标+a 代表的是红色,但等色相线H=5R并没有在+a 附近,而是分布在远离+a 的上方,接近+a 的色相是10RP;色度坐标-b 代表的是蓝色,但等色相线H=5B也没有在-b 附近,接近-b 的色相是10B。只有等色相线5Y在色度坐标+b 附近,与色度坐标所表达的黄色基本一致。由于一些代表色相偏离了a 、b 坐标所代表的颜色,就造成了a b 色度图不能准确地反映出颜色的色相,给a 、b 值的分析和颜色的校正带来了困难。
