热门积分球色差仪原理


色差仪批发网 / 2014-01-10
现在市面上使用比较广泛精度相对较高的色差仪使用的都是积分球作为光路转化装置,所以积分球可以说是色彩色差仪、分光光度色差仪、电脑色差仪以及色差计的核心组件,正确的了解积分球原理有助于色差仪的操作者使用色差仪。
不管色差仪的光源以怎样的照明分布照射此表面,它将接收并反射所有的入射照明,从所有视场方向上观测都能得到相同亮度,表面不吸收任何入射光。

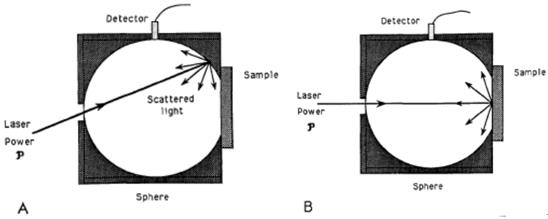

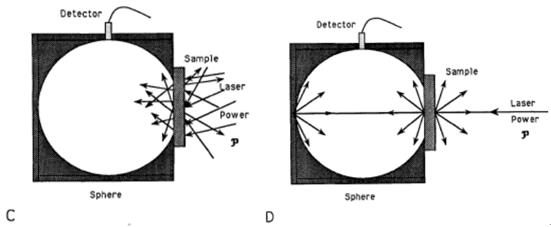

色差仪积分球反射与透射测量原理
色差仪积分球球内的第一次反射
功率为P的光照射到球壁上,首次反射的功率为:

mP

„表面积为δ的探测器第一次探测到的光为:



δ/AmP

色差仪的测量样品、入光口、球壁上计算公式:

s/AmP    h/AmP    αmP

Α=1-(δ/A+S/A+h/A)

色差仪积分球球内第二次反射
若色差仪的探测器表面的反射率为r,那么第一次反射的光入射到探测器后将会有部分光被反射,到达球壁及样品上的光同样会被反射。那么色差仪的探测器、样品及球壁上反射出来的光功率为:

rδ/AmP+mαmP+Rds/AmP= mPF

F=rδ/A+mα+ Rds/A

第二次反射光均匀分布于整个球上
„探测器

δ/AmPF

„样品

s/AmPF

„球壁

αmPF

„一次一次反射在探测器上产生的辐射功率为
δ/AmPFF
δ/AmPFFn-1

探测器总共收集的光功率为

δ/AmP (1+F+F2+F3+…+Fn-1+…)

„无数次反射后探测器收集的光功率为

根据这些光线反射、折射以及漫射色差仪内部就可以根据色度空间上的关于色的关系计算出色彩的就体数值,这种方法光的所有视场方向上观测都能得到相同亮度,表面不吸收任何入射光所以色差仪测量的数据才会更为精准。
