FPD测量示例
步骤1 设置和测量
测量数据的简易设置
观看屏幕中取景器图像的同时，轻松调节测量区域，无需移动CA-2000。
图像显示测量屏幕和取景器视图
步骤2 数据分析
可创建和保存适用于应用软件的屏幕
出厂即提供数据分析的基本屏幕，购买后可即刻使用。 可根据需要更改屏幕布局中的各种图表和数据分析画面，用户定义的布局同样可以保存为模版。

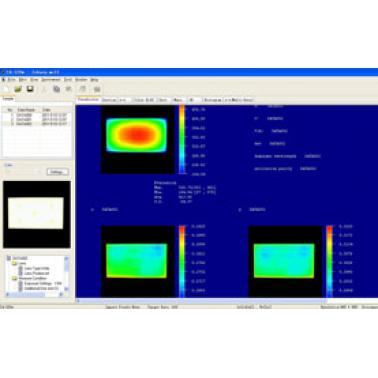

* 图像显示9点测量的屏幕示例
色差显示
色差以矢量显示，并且超过设定上限的色差将以圆圈形式着重标出。
* 图像显示100点色差测量的屏幕示例。
仿真色彩显示
色度图显示
光点显示
通过对光点内的区域进行平均化，确定每个点的测量值，以此测量用户定义尺寸和数量的多个光点。
3D图表显示
柱状图显示
显示柱状图（频率分布），以便更容易观察亮度和色度的变化。
步骤3 评估和报告
数据转换为Excel®和word®格式
指定范围内的数据可转换为Microsoft Excel®和 Word®形式。
复制和粘贴图表操作促进了报告的准备过程。
* Excel® , Word®是Microsoft Corporation在美国和其它国家的商标。
多画面显示
剖面图显示
增强不均匀显示
* 屏幕显示测量不均匀线条画面时的伪彩色显示（左）和增强不均匀显示（右）示例。

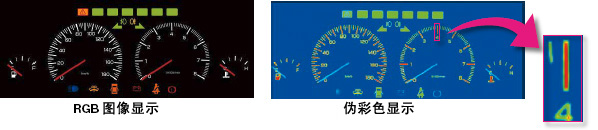

示例： 汽车仪器面板测量示例

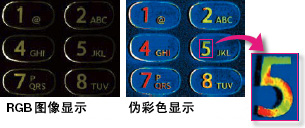

示例： 手机键盘测量示例
光点显示
光点内的区域统计显示在列表中，并且为光点分配序号和标签，这种标记使得测量定位更加容易。
CA-S20w系统要求
| 操作系统 |
Windows® XP Professional SP2（日文版、英文版、和韩文版）
Windows® XP Professional x 64 Edition（日文版、英文版） |
| CPU |
相当于Pentium® 4 2.8 GHz或更高 |
| 内存 |
1024 MB或更高 |
| 硬盘 |
系统驱动器（已安装操作系统）需要至少80MB自由空间
另外，每个镜头需要以下自由空间安装校准数据。
对于标配镜头： 约540MB
对于广角镜头： 约470MB
对于望远镜头： 约1.3GB
同样，如果要在硬盘上保存测量数据，需要额外的自由空间。
（分辨率为980 x 980的1000个测量数据至少需要约11GB） |
| 显示屏 |
能够显示至少1280 × 1024点/65,536色（高彩色、16位） |
| 其它 |
CD-ROM驱动器（安装软件时需要）
DVD-ROM驱动器（安装校准数据时需要）
（可使用能够读取CD-R和DVD-R媒介的合并驱动器取代上述2种驱动器。）
USB端口： USB版本 2.0，A型接口；用于连接测量仪器
Excel® 2003（使用自动操作进行连续操作时需要） |
- Windows®, Excel®是Microsoft Corporation在美国和其它国家的注册商标或商标。
- Pentium®是Intel Corporation在美国和其它国家的注册商标或商标。
