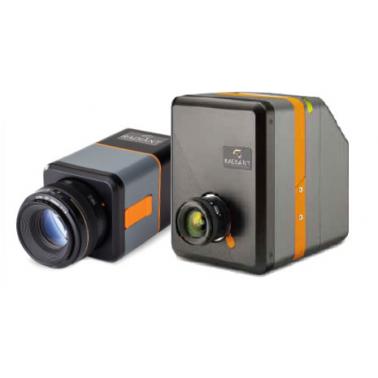

ProMetric成像色度计、光度计

  • 商品编号:
    ECS000317
  • 本 店 价:
    ¥0
  • 商品型号:
    ECS000317
  • 商品品牌:
  • 注册用户:
    ¥0
  • 市场价格:
    ¥0       批发价格:联系我们
  • 用户评价:
    comment rank 5 (已有0人评论)
  • 购买数量:
    减少数量 增加数量
  • 商品总价:
  • 商品名称:ProMetric成像色度计、光度计
  • 商品编号:ECS000317
  • 品牌:美能达
  • 上架时间:2017-11-11
  • 商品毛重:0克
  • 库存: 100

 高级测试、测量与检测解决方案。ProMetric ® 系列拥有众多型号,可适应不同的测试对象和客户所需的定制要求,满足客户从产品研发到品质检测阶段的速度、分辨率和光学配置的不同需求。同时也适用于在不同测试环境条件下的高分辨率、高动态范围测量与分析。

快速和精确的高分辨率成像色度计
ProMetric I 可满足平板显示器 (FPD)、背光键盘和 LED 照明的各种测量需求。
无论您需要扩大测试范围还是提高生产检测效率,ProMetric I 均可提供在自动化环境中进行高精度色度和亮度空间测量所需的性能。

ProMetric 基于科学级 CCD 传感器设计而成,分辨率范围涵盖I2的200万像素到I29的2900万像素。
该传感器可实现对 FPD 的像素级测量,对背光、键盘字符、仪表盘内部亮度差异的测量,以及对具有大型 LED 阵列的照明灯具和现场照明环境的 LED 亮度和色度进行高精度测量。

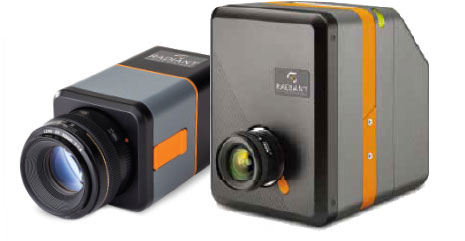

PM-I系列成像色度计
PM-I系列成像色度计

PM-Y系列成像光度计
PM-Y系列成像光度计

测量项目

  • 色度和亮度
  • 均匀度
  • 对比度
  • 缺陷检测



主要特点

  • 多次曝光高动态范围模式
  • 加快拍照速度,降低测量时间
  • 半导体制冷的12位高速高分辨率隔行CCD
  • CIE匹配的滤色片和中性密度滤光片,吻合人眼视觉感知
  • 测量设置经过简化
  • 生产测试远程配置完全自动进行
  • 内含ProMetric控制和分析软件
  • 可通过以太网/USB接口控制
  • 适用各种焦距和孔径设定的多种镜头选择
  • I2、Y2--200万像素1600×1200 CCD传感器
  • I8—800万像素3296×2472 CCD传感器
  • I16、Y16—1600万像素4896×3264 CCD传感器
  • I29、Y29—2900万像素6576×4384 CCD传感器

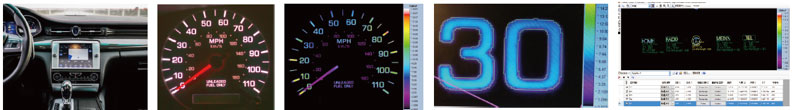

汽车仪表字符、多媒体显示、按钮背光测试

测试应用

ProMetric软件中,可自由定义关注点,对发光区域的亮度、色度等数据信息进行分析。

PM-KB模块还可以按照发光字符边缘将发光区域进行提取,然后进行相关计算分析。

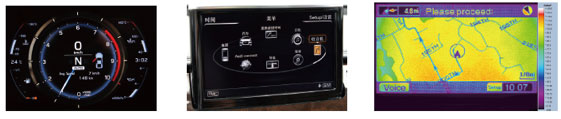

汽车显示从传统的led指示灯逐步演进到液晶显示器屏甚至OLED显示屏,ProMetric成像色度计可以屏幕的亮度和色度均匀性做准确的测试,并且能够根据人眼的视觉感受评价显示屏幕的亮斑,暗斑,黄斑以及漏光等缺陷情况。

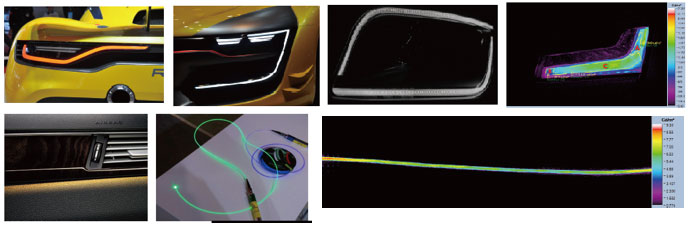

汽车照明尾灯、氛围灯、前照灯测试

汽车测试应用

客观测试的主要目的是将测试结果量化,结合产品设计参数判定测试结果是否满足要求,从而对尾灯灯光设计,效果做出真实客观的评价。更重要的是可以利用测试数据为后期整改方案提供科学合理的依据。ProMetric软件可精确分析尾灯导光中暗影或亮点部分的区域大小,与周围光导的亮度差值。

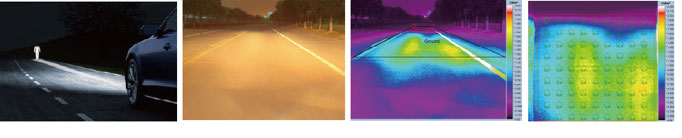

不论从行人还是驾驶员角度来看,人眼直观感受到的光来自亮度(cd/m2)变化,亮度的评价方式更接近人眼主观的感受。汽车前照灯路面照明的亮度评价受到各大整车厂和灯具厂的重视。成像色度计不仅可以满足尾灯、仪表背光的亮度、色度、均匀度的测试,同时可以进行路面亮度的有效测试,使汽车前照灯的照明效果评价更加客观化。

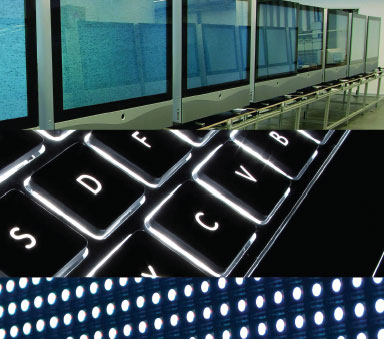

液晶背光、显示器、背光键盘测试应用

结合Ture Test & True Mura测试分析软件,ProMetric成像光度计可对FPD、LED、OLED等各背光、显示器进行亮度、色度、均匀性、缺陷和Mura的测试分析。能够提供实验室、产线对显示屏质量的轻松控制。汽车、航空航天、医疗和其他行业用显示器,其测试要求更加刻。

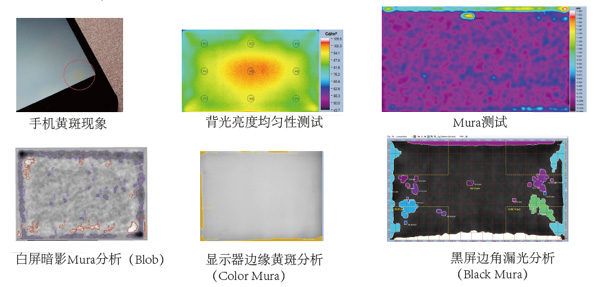

电子显示屏的质量缺陷测试

  • 剃度
  • 线缺陷
  • 点缺陷
  • 像素缺陷
  • 亮度
  • 色度
  • 均匀度



  • 黑色Mura
  • 色彩Mura
  • 蝴蝶Mura
  • 斜线Mura
  • 边缘漏光
  • 斑点图案Mura
  • 随机Mura

背光键盘自动化测试评价

背光键盘和按键都可能出现亮度和色度的明显差异。这些差异将有损最终用户的产品体验,在某些情况下,还会影响整体产品可用性。PM-KB提供了专门的系统针对字符亮度和色度以及整体键盘亮度和色度均匀性,执行背光键盘和按键的自动化外观检测。我们的系统还可以执行光学字符识别,让软件能够确定键帽是否已安装正确且每个按键都位于相应的位置。



光度计 IP-PMY2 IP-PMY16 IP-PMY29
主要应用 均匀性测试、近场测试、照明设计研发 生产线测试
CCD 类型 隔行,冷却至+5°工作环境
总像素数(百万) 1.9 16.0 28.8
CCD 像素 1600 x 1200 4896 x 3264 6576 x 4384
像素分辨率 1600 x 1200 4896 x 3264 6576 x 4384
系统动态范围(单次曝光,每个像素) 61.4 dB (1 x 1 binning)
73.4 dB (2 x 2 binning)
高动态范围(多次曝光) >1,000,000:1
亮度 — 最小值 0.00001 cd/m2 检测限值
0.0001 cd/m2@ SNR = 60
0.0005 cd/m2@ SNR = 100
亮度 — 最大值 1010 cd/m2 (带选配的 ND 滤光片)
系统准确性 照度 ± 3%
亮度 (Y) ± 3%
短期可重复性 照度 ± 0.02%
亮度 (Y) ± 0.02%
可用镜头类型/焦距 电子控制对焦和光圈; 24, 35, 50, 100, 200 mm 电子控制对焦和光圈; 35, 50, 100, 200 mm
视野(全角度、H x V 度数) 24 mm 20° x 15°
35 mm 14° x 10°
50 mm 10° x 8°
100 mm 5° x 4°
200 mm 3° x 2°
35 mm 41° x 28°
50 mm 30° x 20°
100 mm 15° x 10°
200 mm 8° x 5°
35 mm 55° x 37°
50 mm 40° x 28°
100 mm 20° x 14°
200 mm 11° x 7°
最短测量时间(针对 100 cd/m2 0.28 秒 - 亮度 0.9 秒 - 亮度 1.9 秒 - 亮度
空间测量功能 亮度、辐射度、照度、辐照度、发光强度、辐照强度
单位 英尺朗伯、 cd/m2 、 nit、 W/sr/m2、英尺烛光、勒克斯、勒克斯-秒、W/m2、W-s/m2、坎德、W/sr
通信接口 USB 2.0、以太网 100/1000
电源 AC / DC 适配器, 100-240 V, 50-60 Hz, 80 Watts
LCD 触摸面板
尺寸(高 x 宽 x 深) 86 mm x 86 mm x 154 mm
重量 1.4 kg
工作温度 0 - 30° C
工作湿度 20 - 70%(非冷疑)
色度计 IC-PMI2 IC-PMI8 IC-PMI16 IC-PMI29
主要应用 均匀度测试、NFMS、ProMetric用于研发 生产与研发测试
CCD 类型 隔行,冷却至+5°工作环境
总像素数(百万) 1.9 8.1 16.0 28.8
CCD 像素 1600 x 1200 像素 3296 x 2472 像素 4896 x 3264 像素 6576 x 4384 像素
像素分辨率 1600 x 1200 像素 3296 x 2472 像素 4896 x 3264 像素 6576 x 4384 像素
系统动态范围(单次曝光,每个像素) 61.4 dB (1 x 1 binning)
73.4 dB (2 x 2 binning)
高动态范围(多次曝光) >1,000,000:1
亮度 — 最小值 0.00001 cd/m2 检测限值
0.0001 cd/m2@ SNR = 60
0.0005 cd/m2@ SNR = 100
亮度 — 最大值 1010 cd/m2 (带选配的 ND 滤光片)
系统准确性 照度 ± 3%, 亮度 (Y) ± 3%, 色坐标 (x,y) ± 0.003
短期可重复性 照度 ± 0.02%
亮度 (Y) ± 0.02%
色坐标(x,y) ± 0.00005
可用镜头类型/焦距 电子控制对焦和光圈
24, 35, 50, 100, 200 mm
电子控制对焦和光圈
35, 50, 100, 200 mm
电子控制对焦和光圈
50, 100, 200 mm
视野(全角度、H x V 度数) 24 mm 20° x 15°
35 mm 14° x 10°
50 mm 10° x 8°
100 mm 5° x 4°
200 mm 3° x 2°
24 mm 38° x 30°
35 mm 29° x 22°
50 mm 21° x 16°
100 mm 10° x 8
200 mm 5° x 4°
35 mm 41° x 28°
50 mm 30° x 20°
100 mm 15° x 10°
200 mm 8° x 5°
50 mm 40° x 28°
100 mm 20° x 14°
200 mm 11° x 7°
最短测量时间(针对 100 cd/m2 0.25 秒 — 亮度
1.1 秒 — 色度
0.5 秒 — 亮度
1.6 秒 — 色度
0.8 秒 — 亮度
2.4 秒 — 色度
1.4 秒 — 亮度
4.0 秒 — 色度
空间测量功能 亮度、辐射度、照度、辐照度、发光强度、辐照强度、CIE 色度坐标、L*a*b* 色标、相关色温 (CCT)、主波长
单位 英尺朗伯、 cd/m2 、 nit、 W/sr/m2、英尺烛光、勒克斯、勒克斯-秒、W/m2、W-s/m2、坎德、W/sr
通信接口 USB 2.0、以太网 100/1000
电源 100-240 V, 50-60 Hz, 140 Watts
LCD 触摸面板 分辨率: 800 x 600 对角线: 125 mm
尺寸(高 x 宽 x 深) 238 mm x 181 mm x 230 mm
重量 4.9 kg
工作温度 0 - 30° C
工作湿度 20 - 70%(非冷疑)

规则如有变更,恕不另行通知。
