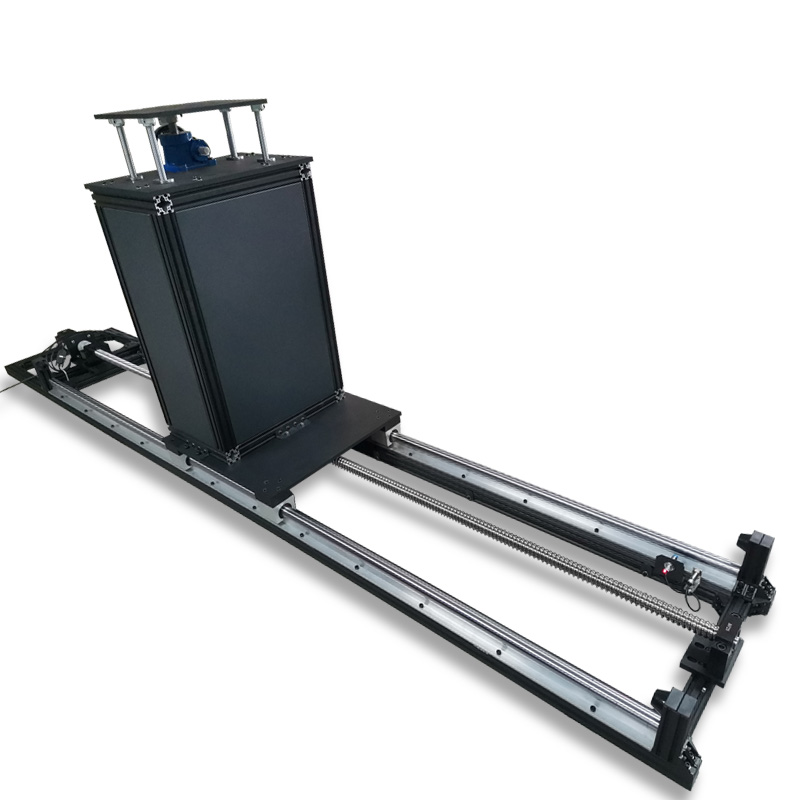

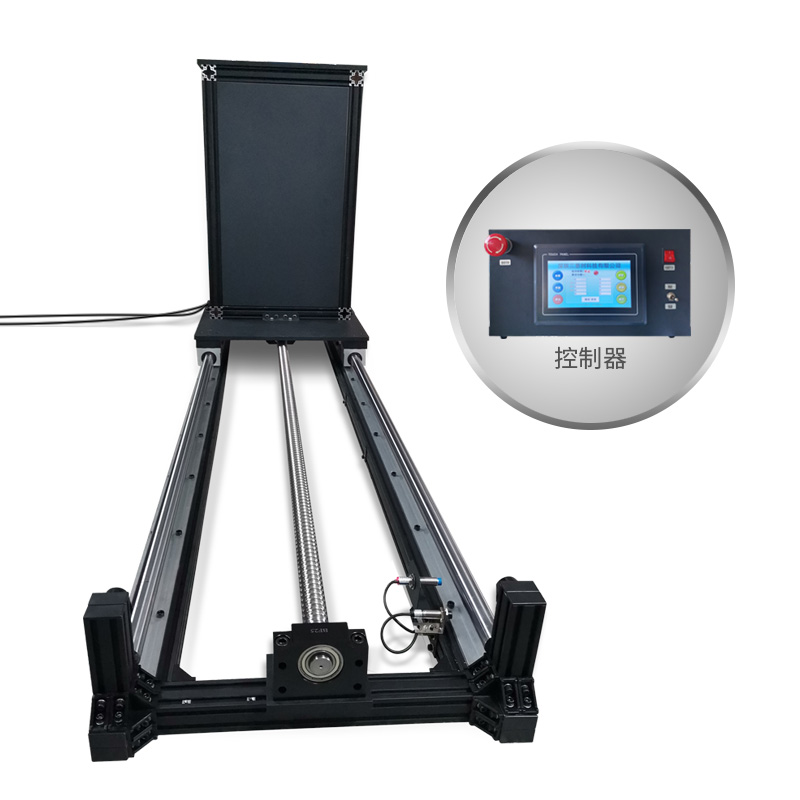

可编程图像测试云台是深圳市三恩时科技有限公司研制的摄像头测试专用产品，可配合本公司生产的大尺寸图像测试卡进行摄像头模组性能测试，适用于专业的摄像头性能测试实验室、第三方检测机构、大学等行业研究机构。可编程图像测试云台由精密伺服电机、丝杆导轨、可编程触摸控制器、升降控制模块、相机安装模块等主要部件组成，可实现指令自动化控制与手动控制，能够提高企业、实验室摄像头性能检测效率以及测量结果的稳定性、重复性。
可编程图像测试云台特点：

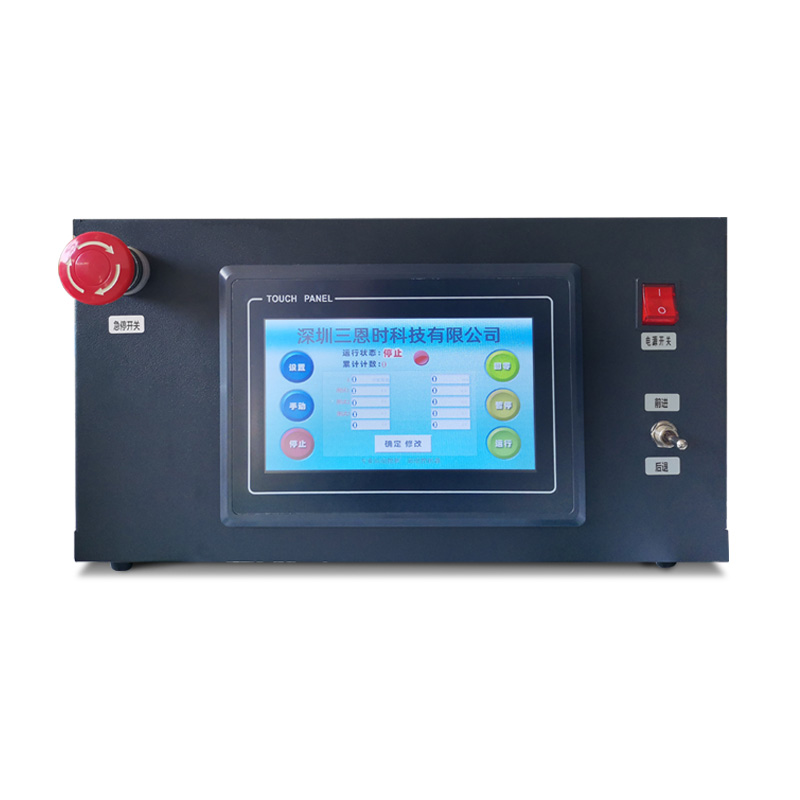

1.主控系统采用7寸触控彩色显示屏，操作方便、编程简单；
2.采用精密伺服电机、滚珠丝杆传动，云台运动精度达0.05mm以上，测试更精确；
3.可实现编程指令自动化控制和手动控制，两种操作方式任意切换；
4.产品前后行程范围0-1700mm，上下高度可调范围1000-1680mm，满足多种场景需求；
5.相机安装模块可进行拓展，适应不同型号、种类相机、摄像头产品测试；
可编程图像测试云台规格：
1.平台主体支架尺寸（长宽高）：2954mm*500mm*996mm；
2.编程控制器尺寸（长宽高）：449mm*265mm*211mm；
3.云台使用环境：0-30℃，相对湿度85%以下（非冷凝）；
4.电压及功率：AC220V 50/60Hz，最大功率500W。
5.净重：标配130Kg。
可编程图像测试云台操作简要说明（详情请参阅产品使用说明书）：
1.通电之前请确认连接符合本产品的电源，分别连接电源线、8芯航插、15针串口、3芯航插和4芯航插；
2.打开电源开关；
3.升降平台高度调节方法：调节升降平台高度时摇动升降平台手柄便；
4.手动控制方法：向上拨动手动控制开关，平台向前进；向下拨动手动控制开关，平台向后退。
5.云台最大移动速度200mm/s，移动精度0.05mm。前后行程范围0-1700 mm；高度调整范围1000-1680mm；
6.可自编程存储运行指令，保存后实现指令自动化控制，指令设置请注意行程及移动速度；
可编程图像测试云台维护保养
1.图像测试云台的免费保修期为壹年。
2.图像测试云台进行维护时，应关闭主电源并拔掉电源线。
3.请定期（建议每月一次）对平台进行清理、清洁，使用干净抹布，擦净丝杆和轨道上面的油污，之后在丝杆和轨道上均匀涂抹适量润滑油脂。
可编程图像测试云台意外处理
1.图像测试云台在运行过程中，如果遇到意外请迅速按下急停开关。
2.平台在指令自动运行之前，需要先点击回零使平台回到零点位，再运行程序。
3.平台在运行过程中，不小心触碰到正负限位，平台将自动停止运行。此时应先关闭电源开关，用手转动电机联轴器，使平台脱离正负限位感应位置，然后打开电源开关点击回零，使平台回到零点位。
4.如遇其他故障请及时联系三恩时可编程图像测试云台厂家，不可自行更换配件，以免产生安全隐患或导致损坏。
可编程图像测试云台注意事项
1.在使用前请查看背面的电源标签。
2.平台与易燃之间有足够的安全距离。
3.平台应放置在通风阴凉、安全的地方使用。
4.注意防潮，应保持云台使用周围环境干燥。
5.可用干净、不起毛的白布去除平台表面的污渍，禁用化学溶剂擦拭和用硬物刮擦。
6.对平台进行维护保养及更换配件时，应切断主电源。
图像测试云台产品标配装箱清单
装箱物品 数量
平台支架 1 套
升降平台 1 套
控制箱 1 个
电源线 1 根
4mm 内六角扳手1 把
使用说明书 1 本
合格证、保修卡 1 份
