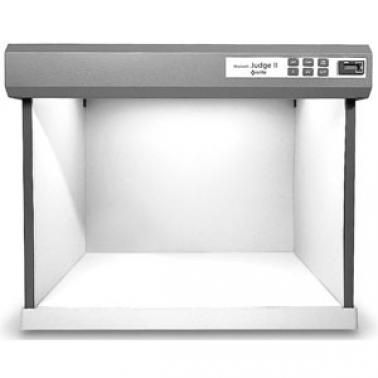

型号:Judge II-S 国际品牌标准光源对色灯箱
品牌:美国爱色丽 X-rite Macbeth
配置:D65,TL84/U30,INCA,UV,CWF五种光源
重量:15.9Kg
体积(宽x深x高):690x570x570 mm
电压:115V/220V可切换
优点
□ 美国客商常用的灯箱
□ D65灯管为专利产品,显色指数高
□ 内部以低光泽度及Munsell标准中灰色(N7)为背景
□ 主要应用在纺织、油漆、油墨、印刷、塑胶等行业
□ 美国大型的标准光源生产商专业生产
光源说明
D65 CIE D65 平均北方日光
色温:6500K 功率:20W
(可选配D75或D50)
TL84 欧洲商店光源
色温:4000K 功率:18W
(可选配U30 3000K 20W 美国另一种商店灯光)
INCA 钨丝灯,家庭、展示厅厨窗射灯
色温:2856K 功率:75W
UV 紫外灯光源(Ultra-Violet)
波长:365nm 功率:20W
CWF 美国冷白商店光源(Cool White Fluorescent)
色温:4150K 功率:20W
【详细说明】
X-Rite爱色丽 Judge II 判断二号 标准光源对色灯箱容易携带,并且具有专利技术改良显色的能力。 X-Rite日光灯管的七种磷光涂料,使显色更加精确。传统的三种磷光技术往往使光色具过强的蓝光及绿光,而使红光过弱,影嚮到对色结果。X-Rite的专利设计能提供现今逼真的人工模拟自然日光的灯管,此外,它的显色指数更远超其他牌子。五种光源有日光,冷萤光, A光源,紫外光,和可选择萤光灯TL84 或U30。
产品信息
高精度小测量角亮度计 点亮度计LS-100和LS-110是DIN质量等级B类产品中的佼佼者,二者属于市面上更高端的手持式仪表。SLR(单镜头反光)光学系统能够准确对准目标,即使在极短的距离,也可确保取景器显示的区域与要测量的区域一模一样,从而轻松实现精确对焦。除了测量领域和测量环境外,取景器还会显示测得的辉度值。手枪式握把可让用户牢固地握住设备。我们格外注重抑制流光现象并提供精确的V(λ)相关性(CIE相对视觉亮度曲线)。借助特写镜头,即便是直径小至0.4mm的面积也能进行测量。 所有类型的光源都可使用LS系列仪器进行测量,例如信号灯、红绿灯、机场照明、灯、LED、显像管等任何发光物体。举例来说,现在您可以保证最低亮度、及早更换太暗的电灯、在电灯生产过程中建立质量保证,或检查电影屏幕等间接受照射物体。 照度L的单位等于每平方米烛光(cd/m2),从其中还可得出照度测量的原理,将光强命名为I,照射表面的单位面积为A,照射角度为ε: L= I/(A cos(ε)) 从根本上说,辉度是指发光表面和/或光源的亮度。太阳的辉度约为1,000,000,000 cd/m2,荧光灯约为10,000 cd/m2。在某些国家/地区,英尺朗伯(ftl)也用作表示照度的单位,LS系列可根据需要进行显示。1 ftl = (1/π cd/ft2 = 3,426 cd/m2 除了测量绝对辉度外,LS系列还可显示相对于已定义标准(目标)的辉度百分比值。凭借此功能可迅速确定显示器等较大表面上的亮度分布。还可以根据需要显示辉度峰值,这在测量闪烁光源(如荧光灯)时非常有用。 为进一步改善特定光源对CIE相对视觉亮度曲线目标的已有微小偏差,LS-100提供了用户校准选项。 照度L的单位等于每平方米烛光(cd/m2),从其中还可得出照度测量的原理,将光强命名为I,照射表面的单位面积为A,照射角度为ε: L= I/(A cos(ε)) 从根本上说,辉度是指发光表面和/或光源的亮度。太阳的辉度约为1,000,000,000 cd/m2,荧光灯约为10,000 cd/m2。在某些国家/地区,英尺朗伯(ftl)也用作表示照度的单位,LS系列可根据需要进行显示。1 ftl = (1/π cd/ft2 = 3,426 cd/m2 高度便携性以及手持式设计实现了各类辉度条件下的测量。无流光SLR(单镜头反光)光学系统可实施高精度测量。开口角度为1/3°,支持测量极小目标区域。 测量CRT、LED及EL的辉度。 轻便的手持式高精度亮度计
应用领域
背景知识(LS-100)
LS-100的测量角为1°,因此可用作标准点亮度计。其测量范围起点为0.001 cd/m2,从而能够测量非常黑暗的表面。通过应用9°的大角度视野并将测量值显示于取景器LCD之上,LS-100使您得以随时控制所测物体,无需中断测量过程。亮度计外部另有一个LCD显示屏,再加上三脚架螺旋塞口,用户不通过取景器观测也可进行测量。内置的中性密度目镜滤光镜可让用户通过取景器测量较强光源。背景知识(LS-110)
由于测量狭角只有1/3°大小,这使得LS-110对于非常小的发光表面和/或小球面度测量应用中有着上佳表现。借助特写镜头VA-110,即便是直径小至0.4mm的面积也能进行测量。超大测量范围为0.01至999,900 cd/m2,几乎覆盖了各类应用。所有其它特性及技术规格与LS-100相应内容一致。特征
LS-100
产品概况
对于辉度测量,理想情况下本仪器的相对光谱敏感度应与人眼的白昼视觉灵敏度完全一致,正如CIE光谱发光效率V(λ)所示。主要用途
主要特征
LS-100的单镜头反光设计可确保实际测量面积与取景器中所示面积之间不存在偏差。通过消除测量范围外对照度的影响,这一无流光光学系统确保仅对目标区域进行准确测量。
LS-100的测量角度是1°,LS-110则为1/3°,对于测量小尺寸样品辉度的应用,二者是理想之选。另外,通过使用特写镜头(另售),LS-100和LS-110的测量直径分别可达1.3mm和0.4mm。
用户校准功能可将所选任何亮度作为标准进行重新校准,色彩修正输入功能可用于修正特定光源的读数差值,上述两个功能实现了无误差应用多个亮度计,进而实施精确的辉度管理。
根据特定应用,测量值可设置为辉度瞬间值、辉度峰值以及辉度比。
标准配备RS-232C接口,可与PC连接以发送测量数据和接收控制信号。
(还可通过DP-10数据打印机提供电源。)特点
用途
测量公路与隧道亮度
测量铁路系统信号
测量公路与机场信号
测量照度与户外标记规格
主要规格
型号
亮度计LS-100
亮度计LS-110
类型
用于测量光源和表面亮度的SLR点亮度计
开口角度
1°
1/3°
光学系统
85mm f/2.8镜头;SLR观察系统;流光因子小于1.5%
视角
9°
对焦距离
1014mm至无限远
最小测量区域
Φ14.4mm
Φ4.8mm
受光器
硅光电管
相对光谱敏感度*
CIE光谱发光效率V(λ)偏差8% (f1')以内
反应时间
FAST:取样时间:0.1s,显示时间:0.8至1.0s;SLOW:取样时间:0.4s,显示时间:1.4至1.6s
辉度单位:
cd/m2或fL(可切换)
测量范围
FAST:0.001至299,900cd/m2(0.001至87,530fL)
SLOW:0.001至49,990cd/m2(0.001至14,590fL)FAST:0.01至999,900cd/m2(0.01至291,800fL)
SLOW:0.01至499,900cd/m2(0.01至145,900fL)
准确度
0.001至0.999cd/m2(或fL):显示值的±2% ±2位
1.000cd/m2(或fL)或以上:显示值的±2% ±1位0.01至9.99cd/m2(或fL):显示值的±2% ±2位
10.00cd/m2(或fL)或以上:显示值的±2% ±1位
(在20~30°C/68~86°F的环境温度下测量光源A)
重复性
0.001至0.999cd/m2(或fL):显示值的±0.2% ±2位
1.000cd/m2(或fL)或以上:显示值的±0.2% ±1位0.01至9.99cd/m2(或fL):显示值的±.2% ±2位
10.00cd/m2(或fL)或以上:显示值的±.2% ±1位
(被测物体:光源A)
温度/湿度漂移
±3% ±1位以内(20°C/68°F时的显示值,不超出使用温度/湿度范围)
校准模式
日本标准/用户选择标准(可切换)
色彩修正系数
通过数字输入设置;范围:0.001至9.999
参考辉度
1;通过测量或数字输入设置
测量模式
辉度;辉度比;辉度峰值或辉度比
显示屏
外部:4位LCD,带有附加指示
取景器:4位LCD,带有LED背光
数据通信
RS-232C;波特率:4800bps
外部控制
可由连接到数据输出终端的外部设备启动测量过程
电源
一节9V电池;还可通过数据打印机DP-10提供电源
功耗
按下测试按钮且取景器显示屏点亮时:平均16mA
开启电源且取景器显示屏未点亮时:平均6mA
使用温度/湿度范围
0~40°C,相对湿度85%以下(35°C)、不可结露
保管温度/湿度范围
-20~55°C,相对湿度85%以下(35°C)、不可结露
尺寸
79×208×150mm
重量
850g,不含电池
标准配件
镜头盖;目镜盖;ND目镜滤光镜;9V电池;盒
随时随地助您决定准确的颜色

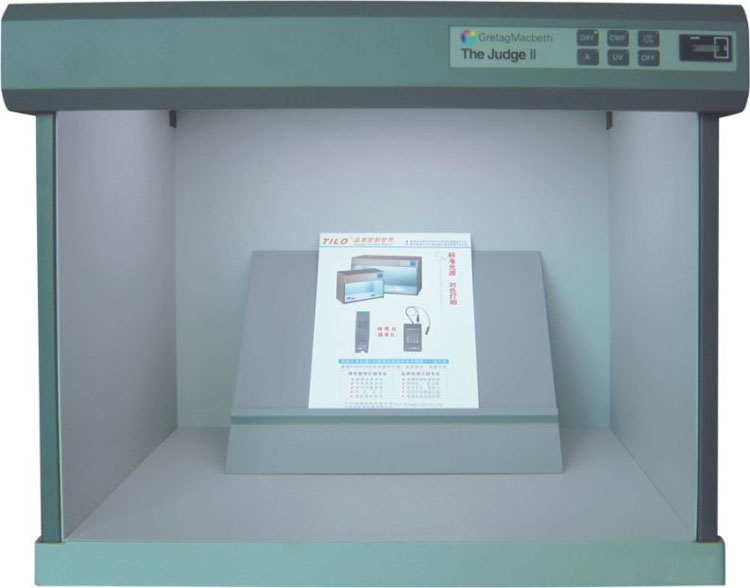

无论在选择,设计,展示,观察,比较产品颜色等方面, JudgeII目视评比用标准光源灯箱都是高级的必备工具.它助您评估颜色的质量一致性. Judge II机身设计紧凑,用途多样化和容易携带,必定能符合您的需求。
专利技术改良显色的能力
美国GretagMacbeth灯管的七种磷光涂料技术,使显示更加精确.传统的三种磷光技术往往具过强的蓝光及绿光,而使红光过弱,影响到对色的效果.GretagMacbeth的专利设计能提供现令逼真的人工模拟太阳光日光灯管;此外,它的显示指数更远远超过其它品牌。
X-Rite爱色丽 Judge II 判断二号 标准光源对色灯箱广泛应用于包括纺织品,塑料,印刷品,染料,颜料,油墨, 油漆和化妆品等。
具多种可转换的光源使颜色评核更快,更有信心
以多种光源情况来评估颜色的一种重要好处,就是能检定“同色异谱”.这种现象是两种颜色在某种光源下相配,但在另一种光源下会有明显的差异.当JudgeII日光光源与紫外光齐用,便结合出荧光灯管所能配出接近自然光日光的光源.紫外光源可单独使用或与其它光源连用,以评估增白剂或荧光性染料,颜料和油墨等. Judge II 判断二号标准光源对色灯箱的多项先进装置必定能助您增加关键性评色时的方便和信心。
符合或超越所有主要的国际标准
Judge II 判断二号 标准光源对色灯箱符合和超越所有主要的国际目视评比颜色标准的要求,包括ASTM D1792目视评比不透明物体色差,ISO3664颜色复制的观察照明条件,以及DIN,ANSI和BSI等国际标准.为排除因外界环境光线关系可能引致和其他公司或单位在颜色沟通上的误差, Judge II 判断二号 标准光源对色灯箱的内壁採用表面低光泽度的曼塞尔色系N7中性灰色(Munselll N7)。
规格: 配备光源:标准日光 冷萤光 橱窗射灯 TL84
尺寸: 高22.25' (56.5cm) ×宽27' (68.6cm)×深22.25' (56.5cm)重量: 40磅(18公斤)电源要求: 220或240VAC/50-60HZ
光源 色温 常规应用日光(D65) 6500K 平均北窗光 纺织,汽车,零售,塑胶,油漆及印刷业的国际标准日光(D75) 7500K 北窗日光 纺织,塑胶造纸日光(D35) 3500K 平均正午光 纺织,塑料与印刷A光源 2856K 白炽灯 家庭或橱窗照明
